Завершение установки системы
Установка антенного модуля. Очистите и обезжирьте место установки антенного модуля.
Установите антенный модуль на лобовом стекле автомобиля в таком месте, где он будет
хорошо виден как с водительского сиденья, так и снаружи через стекло автомобиля.
Светодиодный индикатор расположен в антенном модуле и состоит из двух светодиодов. Све-
тодиодный индикатор позволяет оценить состояние охранной системы и является визуальным
предупреждением для потенциальных грабителей и угонщиков. Как правило, антенный модуль
устанавливается на лобовом стекле автомобиля в таком месте, где он будет хорошо виден как
с водительского сиденья, так и снаружи через стекло автомобиля.
Настройка датчика удара. Для зоны предупреждения данного датчика автоматически уста-
навливается на 30% более высокая чувствительность, чем для зоны срабатывания. Малень-
кой отверткой аккуратно поверните винт регулировки чувствительности датчика удара до кон-
ца против часовой стрелки (не прилагайте излишнего усилия при повороте винта регулировки,
чтобы не сломать его; максимальный угол поворота данного регулятора равен 270°). Закрой-
те капот и багажник автомобиля и поставьте систему на охрану. Подождите 6 сек, чтобы ста-
билизировалась зона триггера вспомогательного оборудования, затем сильно ударьте
по заднему бамперу автомобиля кулаком. Сила удара должна быть не меньше той, что требу-
ется для разбивания стекла автомобиля.
Внимание
Никогда при проверке чувствительности датчика удара не бейте по стеклу автомобиля — Вы
можете его разбить.
Поверните винт регулировки по часовой стрелке (повышая чувствительность датчика удара)
приблизительно на 1/4 оборота и повторите проверку срабатывания датчика. Повторяйте
данную процедуру до тех пор, пока не сработает система и не зазвучит сигнализация. В конце
концов, один существенный удар по бамперу автомобиля будет приводить к подаче серии
предупреждающих сигналов сирены.
Предупреждение
Выбор слишком высокой чувствительности датчика удара приведет к ложным срабатываниям
системы от сильной вибрации, которая создается, например, проезжающими грузовыми авто-
мобилями или тяжелой техникой. Для уменьшения чувствительности датчика удара поверните
винт регулировки датчика против часовой стрелки.
Защита проводов системы. Всегда прокладывайте провода охранной системы в гофриро-
ванной трубке или защищайте их, оборачивая по спирали изоляционной лентой. Закрепляйте
жгуты проводов вдоль всей длины с помощью кабельных стяжек. Надежное закрепление пре-
дотвратит попадание жгута на горячие поверхности двигателя или острые движущиеся детали
автомобиля, что может привести к повреждению изоляции проводов системы.
Эксплуатация. Мастер-установщик обязательно должен пометить в руководстве пользова-
теля все установленные опции и запрограммированные настройки, и полностью разъяснить
владельцу автомобиля правила эксплуатации охранной системы.
Схемы соединений ZX-1000 в режиме автозапуска двигателя:

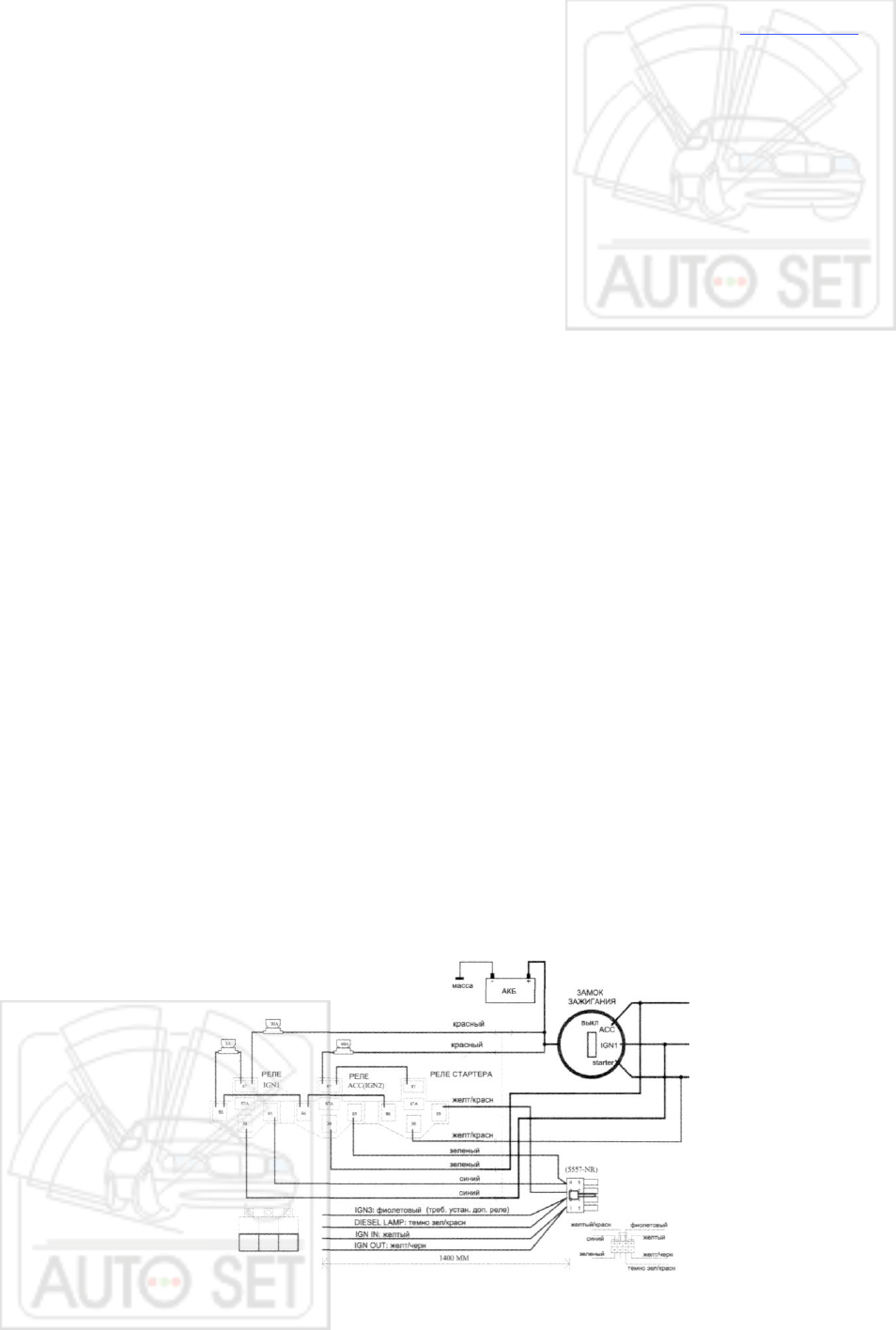

СХЕМА СОЕДИНЕНИЙ В РЕЖИМЕ АВТОЗАПУСКА БЕЗ ИСПОЛЬЗОВАНИЯ ТУРБОТАЙМЕРА
- 4 8 -
