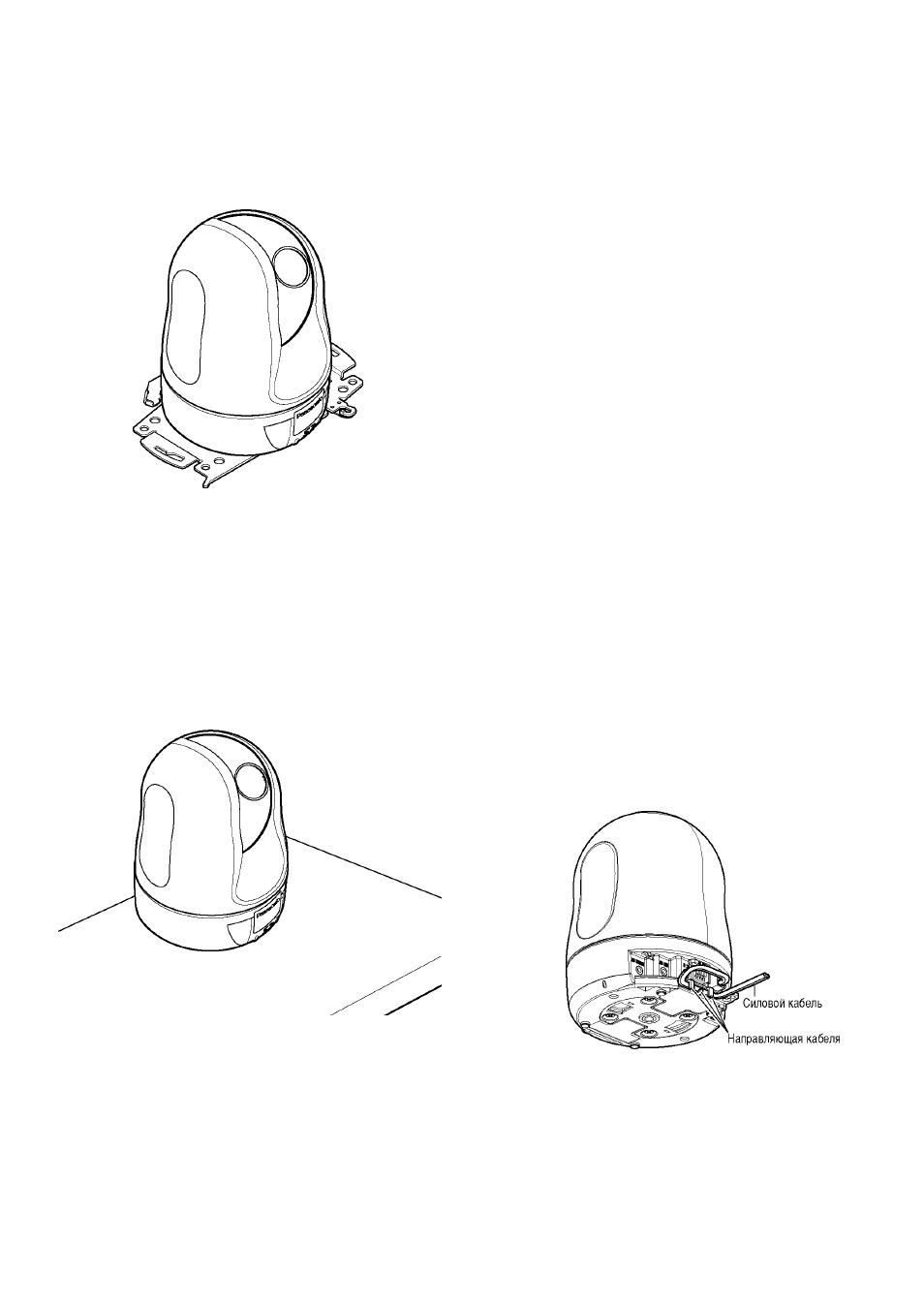

Монтаж камеры вверх дном путем фиксации на кронштейн
Для использования камеры в положении вверх дном, фиксируют камеру с помощью поставленного кронштейна для
предотвращения падения. Монтируют камеру, выполняя шаги 1 и 3 - 8 в разделе "Электропроводка через отверстие в
потолке" (^ стр. 14 - 16).
Для использования камеры в положении вверх дном выбирают "ВКЛ (на столе)" для "Вверх дном" на вкладке [Камера] в
меню установки. (^ Инструкция по эксплуатации сетевой версии (PDF))
Важно:
В зависимости от рода материала зоны под монтаж
поставленного кронштейна для монтажа камеры
подготавливают четыре крепежных винта соотве
тствующего размера (М4 или М6), применяемые для
монтажа кронштейна.
Монтаж камеры вверх дном на стол без фиксации
Помещают камеру в ровном месте, не подвергающемся воздействию вибраций. Убеждаются, что исключена возмо
жность падения камеры.
Для использования камеры в положении вверх дном выбирают "ВКЛ (на столе)" для "Вверх дном" на вкладке [Камера] в
меню установки. (^ Инструкция по эксплуатации сетевой версии (PDF))
Для подсоединения источника питания 12 В пост. тока
пропускают шнур питания от источника через напра
вляющую кабеля после вставления разъема для шнура
питания 12 В пост. тока в силовой разъем 12 В пост.
тока.
О порядке подсоединения источника питания 12 В пост.
тока см. стр. 16.
