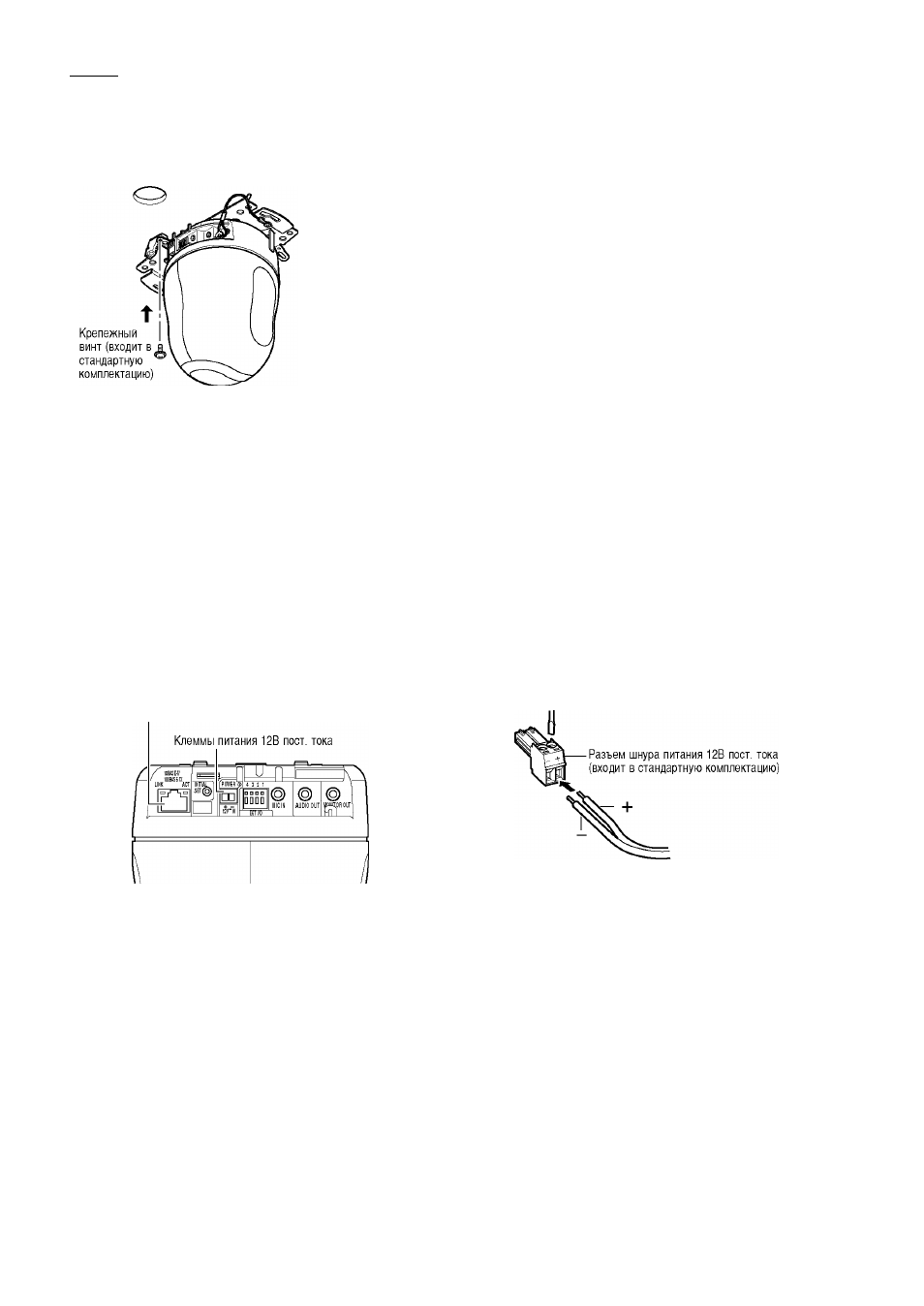

Фиксируют камеру к кронштейну для монтажа с помо­
щью поставленного крепежного винта.
Рекомендуемый крутящий момент при затяжке винта:
0,68 Н^м {7,0 кгс^см}
Шаг 7 I
Шаге
Подсоединяют кабели к сетевому коннектору и силовому
разъему.
Важно:
• Нельзя касаться камеры, пока идет процесс инициа­
лизации. В противном случае могут возникнуть
неудачная инициализация и неисправности.
• Когда камера затронута случайно и ее положение
меняется после завершения инициализации, предва­
рительно заданное положение может быть нето­
чным. В таком случае применяют функции испра­
вления положения или перезапускают камеру, чтобы
исправить ее положение.
Подробнее об этом см. инструкцию по эксплуатации
сетевой версии (PDF).
Сетевой коннектор
Важно:
• Следует использовать все 4 пары (8 контактов)
LAN-кабеля.
• Максимальная длина кабеля равна 100 м.
• Следует убедиться, что применяемое устройство РоЕ
совместимо со стандартом IEEE802.3af.
• Если для питания подсоединяются источник питания
12 В потс.т. и устройство РоЕ, то РоЕ используется в
качестве источника питания.
• Когда отсоединен LAN-кабель, то следует снова
подсоединить его примерно через 2 секунды после
отсоединения. Если кабель подсоединяется до исте­
чения 2 секунд, то питание от РоЕ не может подво­
диться.
• Клеммы питания 12 В пост. тока
Применяется для подсоединения источника питания 12 В
пост. тока.
® Снимают наружную оболочку шнура питания от
источника питания 12 В пост. тока на длине 3 мм -
7 мм, затем скручивают шнур во избежание коро­
ткого замыкания.
Затем ослабляют винт поставленного разъема для
шнура питания 12 В пост. тока и туда подсоединяют
шнур питания 12 В пост. тока.
Затягивают винт поставленного разъема для шнура
питания 12 В пост. тока для фиксации вставленного
шнура.
Спецификация кабеля (шнур): AWG #16 - #28
Одножильный, скрученный
@ Вставляют разъем для шнура питания 12 В пост.
тока в силовой разъем 12 В пост. тока.
л6
Около 3 мм - 7 мм
• Сетевой коннектор
Подсоединяют LAN-кабель (категории 5 или лучше) к
сетевому коннектору.
Когда LAN-кабель, подсоединенный к сетевому кон­
нектору камеры, соединяется с устройством РоЕ (таким
как концентратор РоЕ) , камера получает питание через
LAN-кабель.
При использовании устройства РоЕ соблюдают следую­
щие правила.
Важно:
• Убеждаются, что шнур питания от источника
питания 12 В пост. тока надежно вставлен в поста­
вленный разъем для шнура питания 12 В пост. тока.
Также убеждаются, что разъем для шнура питания
12 В пост. тока надежно установлен в силовой
разъем 12 В пост. тока камеры.
В противном случае может возникнуть повреждение
или неисправность камеры.
• При включении питания камеры начинается пано­
рамирование и положение камеры автоматически
инициализируется.
