Электропроводка через отверстие в потолке

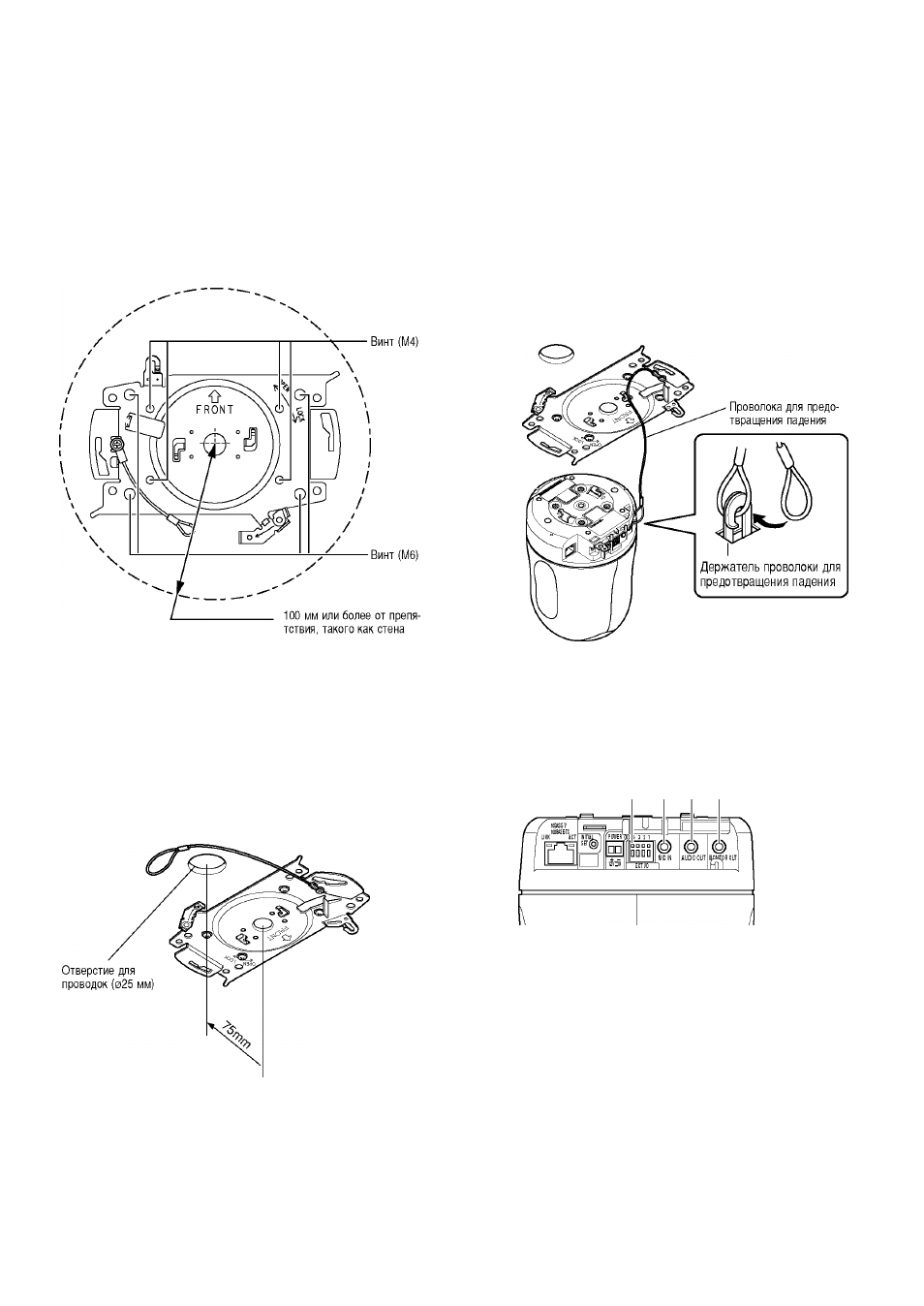

Шаг1
Фиксируют
поставленный
кронштейн
для
монтажа
камеры с помощью четырьмя опционными крепежными
винтами (М4 от М6).
В зоне в пределах 100 мм от центральной точки кро
нштейна не должно быть препятствий, таких как стена.
Направление съемки (FRONT)
Шаг3
Вставляют карту памяти SD в слот для нее. О порядке
вставления карты памяти SD см. стр. 21.
Шаг 4
К камере прикрепляют проволоку для предотвращения
падения, зафиксированную к кронштейну для монтажа
камеры.
После прикрепления проволоки к камере тянут про
волоку и убеждаются, что кольцо на ее конце надежно
установлено на держателе проволоки для предотвра
щения падения.
Шаг 2
Шаг 5
Отрабатывают отверстие в потолке для пропускания
кабеля через отверстие в потолке. Диаметр отверстия:
25 мм. Центр отверстия должен находиться примерно в
75 мм от центральной точки кронштейна.
Подсоединяют кабели к гнездам EXT I/O, разъему MIC
IN, разъему AUDIO OUT и разъему MON
i
TO
r
O
u
T.
Разъем входа микрофону Разъем аудиовыхода
Гнездо для подключения ввода-
Г
Разъем ,ы
х
ода мони
т
ора
вывода внешних устройств
• Гнезда (контакты) для подключения ввода-вывода
внешних устройств
Применяются для подключения внешних устройств.
При подсоединении внешнего устройства следует прежде
всего снять наружную оболочку кабеля на длине 9 мм -
10 мм, затем скрутить жилу кабеля во избежание коро
ткого замыкания.
1 4
