Спецификация кабеля (шнур):

AWG #22 - #28

Одножильный, скрученный

Земля (GND)

-EXT I/O контакт 2

(ALARM IN2/ALARM OUT)

- EXT I/O контакт 1

(ALARM IN1)

EXT I/O контакт 3
(ALARM IN3/AUX OUT)

Около 9 мм -10 мм

Важно:

• Не следует соединять 2 и более кабели непосредстве­

нно к контакту. При необходимости в подсоединении
2 и более кабелей следует использовать разветви­
тель.

• Можно переключать контакты 2 и 3 EXT I/O путем

конфигурирования установок.
По умолчанию контакт 2 EXT I/O - "ALARM IN 2", а
контакт 3 EXT I/O - "ALARM IN 3".
Выбирая "OFF", "Вход тревоги", "Выход тревоги"
или "Выходной сигнал AUX" для "Тревога по входу
2" или "Тревога по входу 3" на вкладке [Тревога] на
странице "Установка тревоги", можно определить,
принимают ли ввод с контактов 2 и 3 EXT I/O

(A

larm

IN2, 3). Подробнее об этом см. инструкцию

по эксплуатации сетевой версии (PDF).

• При использовании контактов для EXT I/O в каче­

стве выводных контактов следует убедиться, что они
не вызывают столкновение с внешними сигналами.

<Номинальная характеристика>

• ALARM IN1, ALARM IN2, ALARM IN3:

Замкнуть контакт без напряжения (4 - 5 В пост. т.
внутреннее повышение)

ВЫКЛ:

Разомкнуто или 4 - 5 В пост. т.

ВКЛ:

Замкнуть контакт с GND (ток возбуждения:

1 мА или более)

• ALARM OUT, AUX OUT:

Открытый выход коллектора (максимальное подве­
денное напряжение: 20 В пост.т.)

ОТКРЫТ:

4 - 5 В пост. т. за счет внутреннего

повышения)

ЗАКРЫТ:

Выходное напряжение: 1 В пост. т. (макси­

мальный ток возбуждения: 50 mA)

• Разъем входа микрофона

Применяется

для

подсоединения

мини-штеккера

(03,5 мм) микрофона, включаемого при подключении
(поставляется отдельно).

Напряжение питания: 2,5 В ±0,5 В
Входной импеданс: 3 кОм ±10 %
Рекомендуемая чувствительность микрофона:

-48 дБ ±3 дБ (0 дБ=1 В/Па, 1 кГц)

Рекомендуемая длина кабеля: Не более 1 м

Важно:

Соединение/отсоединение аудио- видеокабелей прои­
зводят после отключения питания камеры и уси­
лителя. В противном случае большой шум может
возникнуть из громкоговорителя.

• Разъем аудиовыхода

Применяется для подсоединения монофонического мини-
штеккера(03,5 мм). Используют внешний громкоговори­
тель с собственным питанием.
Рекомендуемая длина кабеля: Не более 10 м

Примечание:

Убеждаются, что стереофонический мини-штеккер
подсоединен к данному разъему. При подсоединении
монофонического мини-штеккера, аудио может не
прослушиваться. В случае соединения монофони­
ческого громкоговорителя с собственным питанием
следует

применять

опционный

конверсионный

кабель (моно-стерео).

• Разъем выхода монитора

Применяется для подсоединения монофонического мини-
штеккера (03,5 мм) (только для подтверждения отобра­
жения изображений на мониторе).
Разъем выхода монитора предусмотрен только для
проверки и регулировки углового поля зрения на
видеомониторе

при

монтаже

или

техобслуживании

камеры.

Шаг 6

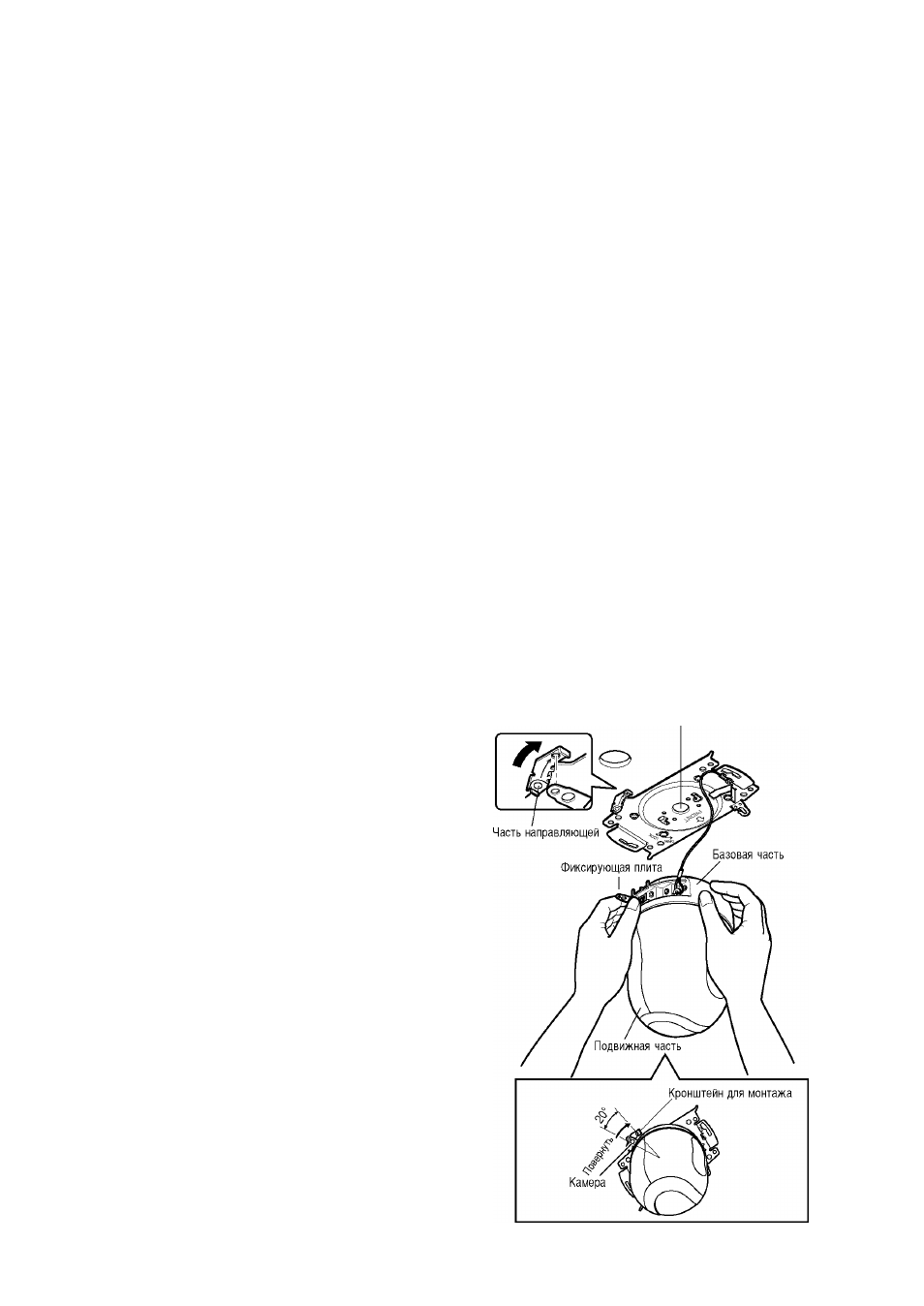

Монтируют камеру на кронштейн для монтажа камеры.
Поместив фиксирующую плиту камеры на направляю­
щую часть кронштейна, вращают камеру по часовой
стрелке после вставления камеры, совмещая центр
камеры (отверстие под треножник) с центром кро­
нштейна.

Важно:

Монтируют камеру на кронштейн для монтажа
камеры, хватаясь за базовую часть камеры. Если
хватаются за движущуюся часть, это может привести
к неисправности.

Центр кронштейна для монтажа
