ALLIGATOR SM-4300 “Инструкция по установке” rev A

© Saturn Marketing Ltd.

26

♦ Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к контакту № 86 дополнительного реле (см. выше

схему подключения для реализации ручного управления режимом “турбо” с помощью ТЕМНО-СИНЕГО
провода).

♦ Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод системы к “массе”.
♦ Подсоедините контакты № 85 и № 30 реле к проводу от замка зажигания, на который поступает напря-

жение +12В, когда ключ зажигания находится в положениях “ВКЛ” (ON) и “ЗАПУСК” (CRANK) и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении. Контакт № 85 реле
должен быть подключен к данному проводу ПОСЛЕ места подсоединения дополнительного реле блоки-
ровки цепи зажигания.

♦ Подсоедините контакт № 87 реле к постоянному питанию +12В через предохранитель.

ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.

КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями по-
ворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккумулятора
автомобиля.

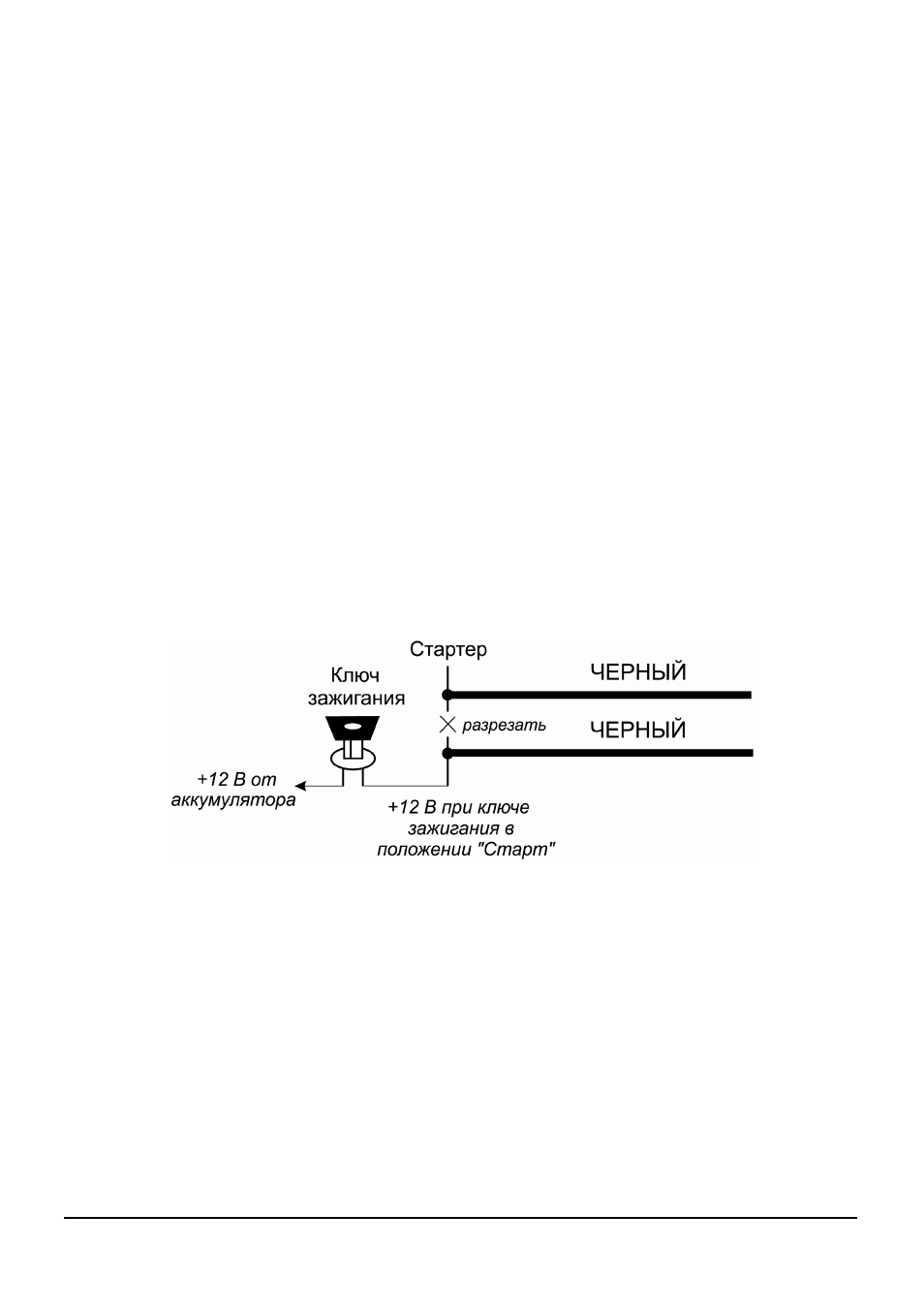

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫВОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ
БЛОКИРОВКИ СТАРТЕРА (30А)
Подсоединение:
Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА-
ПУСК”, и напряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).
Подсоедините ту часть перерезанного провода, которая идет от замка зажигания, к одному толстому ЧЕР-
НОМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините ко второму тол-
стому ЧЕРНОМУ проводу.
