ALLIGATOR SM-4300 “Инструкция по установке” rev A © Saturn Marketing Ltd.
17
когда ключ зажигания находится в любом ином положении. Если используется блокировка цепи зажигания
(что необходимо, например, для реализации функции активного глушения двигателя автомобиля или для
реализации функции постановке на охрану с включенным двигателем), то Вы также можете подключить
ЖЕЛТЫЙ провод колодки реле к ЖЕЛТОМУ проводу системы.

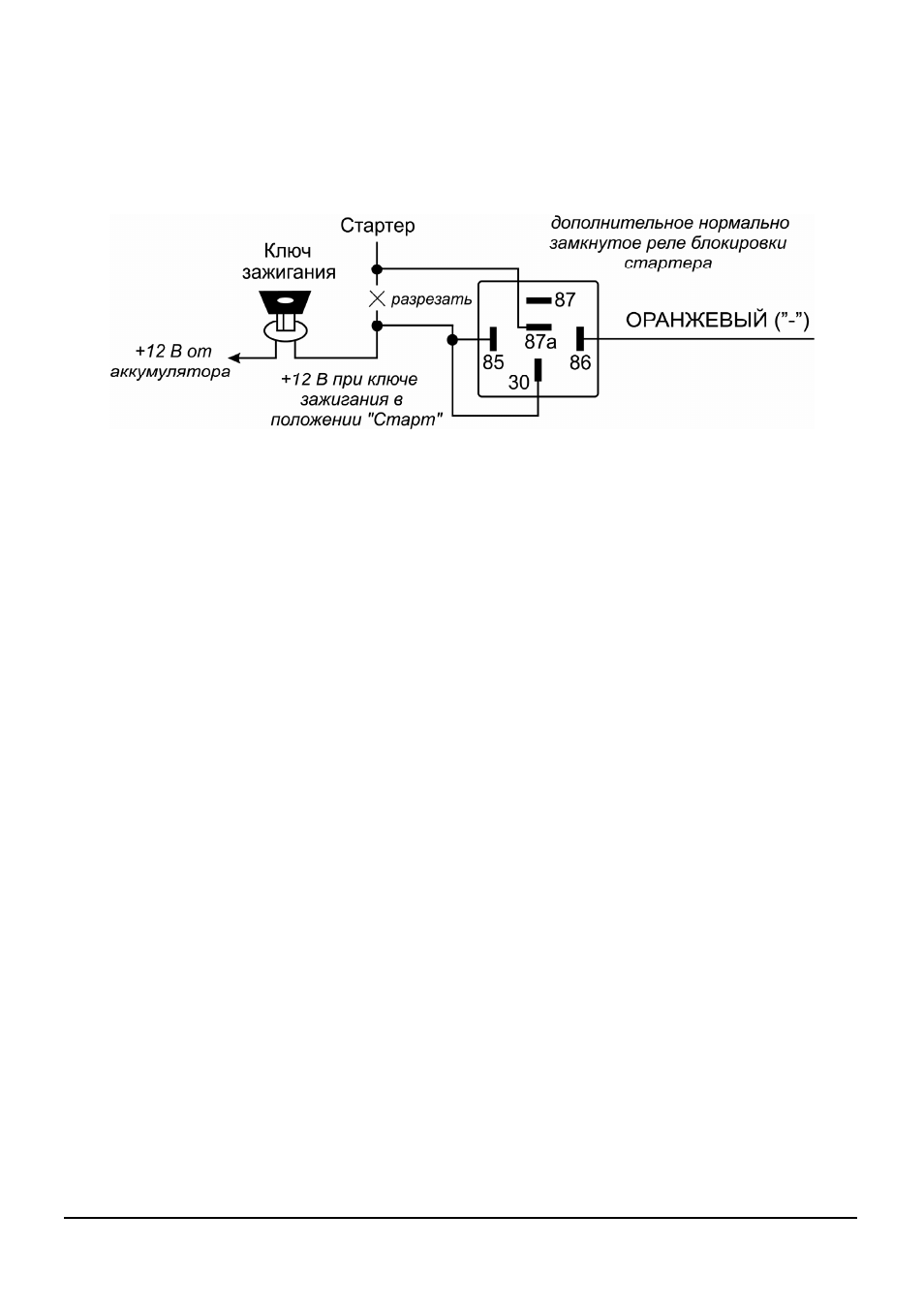

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-
дините другую часть провода к контакту № 87а реле как показано на схеме.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ провод системы для блокировки какой-либо иной цепи, кроме цепи стартера.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТО-
РА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-
НОМУ проводу системы.
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом,
система определяет, находитесь ли Вы внутри или вне автомобиля
Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется на-
пряжение + 12В, когда ключ зажигания находится в положениях “ВКЛ.” (ON) И “ЗАПУСК” (CRANK), и напря-
жение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.” (OFF) и “ACC”.
ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЕЛТЫЙ
провод системы должен быть подключен ДО места установки реле блокировки зажигания (если данная
цепь используется).
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 x 7.5A
МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы и при срабатывании режима “Anti-HiJack” (если данная функция включе-
на).
Подсоединение: Подсоедините БЕЛЫЕ провода к правым и левым указателям поворота автомобиля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода непосредственно к цепям управления правых и левых габаритных огней автомобиля.
