ALLIGATOR SM-4300 “Инструкция по установке” rev A

© Saturn Marketing Ltd.

16

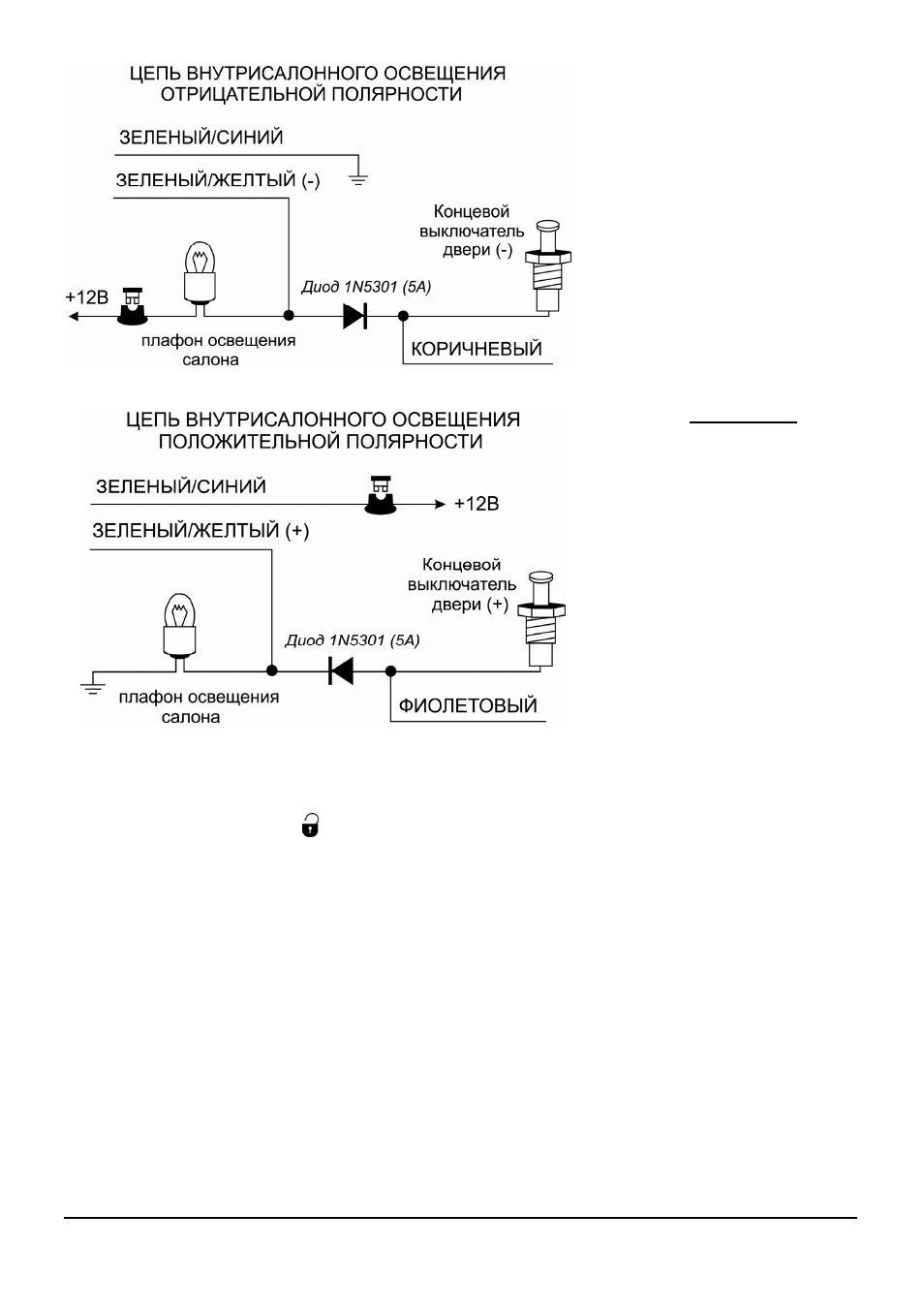

Подсоединение: Подсоедините ЗЕ-
ЛЕНЫЙ/ЖЕЛТЫЙ провод к проводу
лампы внутрисалонного освещения.
Подсоедините

ЗЕЛЕНЫЙ/СИНИЙ

провод к +12В или к "массе" в зави-
симости от полярности управляюще-
го провода лампы внутрисалонного
освещения.


ВНИМАНИЕ: Обязательно исполь-
зуйте диод для изолирования цепи
управления внутрисалонным осве-
щением от цепи триггера двери. В
противном случае не сможет пра-
вильно работать функция пассивной
постановки на охрану и функция ав-
томатической повторной постановки
системы в режим охраны.










5) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход для отпирания всех
дверей
” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕНЫМ/СИНИМ проводом на 1 секунду

при повторном нажатии кнопки

передатчика в течение 5 секунд после сигналов подтверждения снятия

системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод 6-контактного разъема управления замками только к проводу отпирания электропривода замка две-
ри водителя. Подсоедините ЗЕЛЕНЫЙЖЕЛТЫЙ провод основного разъема системы, запрограммирован-
ный как “выход для отпирания всех дверей” (программируемая функция # 2.10), к проводу отпирания элек-
троприводов всех остальных дверей, при необходимости используйте дополнительное реле. Используйте
ЗЕЛЕНЫЙ/СИНИЙ провод для выбора полярности выхода ЗЕЛЕНОГО/ЖЕЛТОГО провода основного разъ-
ема системы.

ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИ-
РОВКИ ДВИГАТЕЛЯ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного ре-
ле
)
ОРАНЖЕВЫЙ провод замыкается на “массу” при включенном режиме охраны и служит для управления до-
полнительным нормально замкнутым реле блокировки стартера или зажигания. Это отрицательный тран-
зисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен использоваться только для
управления катушкой реле.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту № 86 дополнительного реле блокировки
стартера. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В,
