ALLIGATOR NS-305 “Инструкция по установке” rev. A  2004 Saturn High-Tech, Inc. USA
13
Подсоединение: Подсоедините СЕРЫЙ провод к клемме № 86 дополнительного 30А реле и подсоедините
клемму № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответствии с
полярностью цепи внутрисалонного освещения автомобиля (см. схемы подключения Темно-Синего прово-
да системы выше).
ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным осве-
щением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной
постановки на охрану и функция автоматической повторной постановки системы в режим охраны.
4) Если автомобиль оборудован электрическими стеклоподъемниками, СЕРЫЙ провод системы может
быть запрограммирован как “отрицательный выход для закрывания окон автомобиля при поста-
новке системы на охрану” (программируемая функция № 19). В этом случае провод уже более не будет
управляться при нажатии кнопок передатчика, вместо этого на этот провод будет автоматически подавать-
ся постоянный сигнал в течение 30 секунд после постановки системы на охрану с помощью брелка-
передатчика.
Нажатие кнопки
передатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая
систему с охраны.
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-
ды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу.
5) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управления
пейджером”. В этом случае он также уже более не будет управляться при нажатии кнопок передатчика,
вместо этого СЕРЫЙ провод будет автоматически замыкаться на “массу” при срабатывании системы.

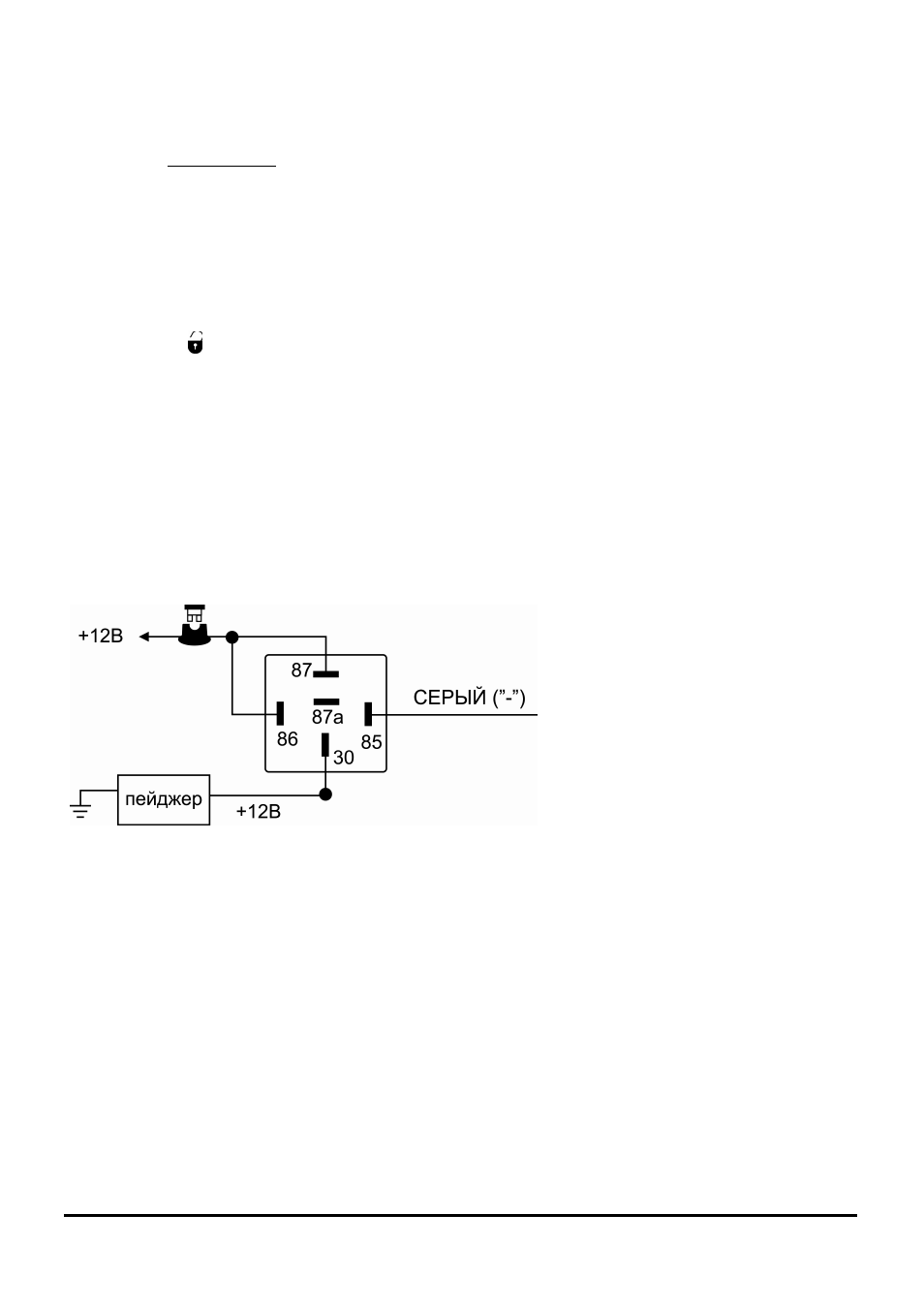

Подсоединение: Подсоедините СЕРЫЙ
провод к проводу отрицательного тригге-
ра дополнительного пейджера. В том
случае, если пейджер управляется поло-
жительным триггером, используйте до-
полнительное реле, как показано на схе-
ме.
ЗЕЛЕНЫЙ/КРАСНЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
СИНИЙ/БЕЛЫЙ ПРОВОД: см. раздел “УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ” ниже.
ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ / (+) ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5-ПРОВОДНОГО ЭЛЕК-
ТРОПРИВОДА
1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля обеспечивает немед-
ленное срабатывание системы. Подсоединение триггера двери также необходимо для обеспечения работы
функции пассивной постановки на охрану.
Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании
двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из
штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди-
нить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной
полярности (См. КОРИЧНЕВЫЙ провод ниже).
