ALLIGATOR NS-305 “Инструкция по установке” rev. A
2004 Saturn High-Tech, Inc. USA
11
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ
провод к данному проводу.
6) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “ отрицательный выход для управ-
ления пейджером” (программируемая функция № 17). В этом случае он также уже более не управляться
при нажатии кнопки
передатчика, вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться
на “массу” каждый раз при срабатывании системы.

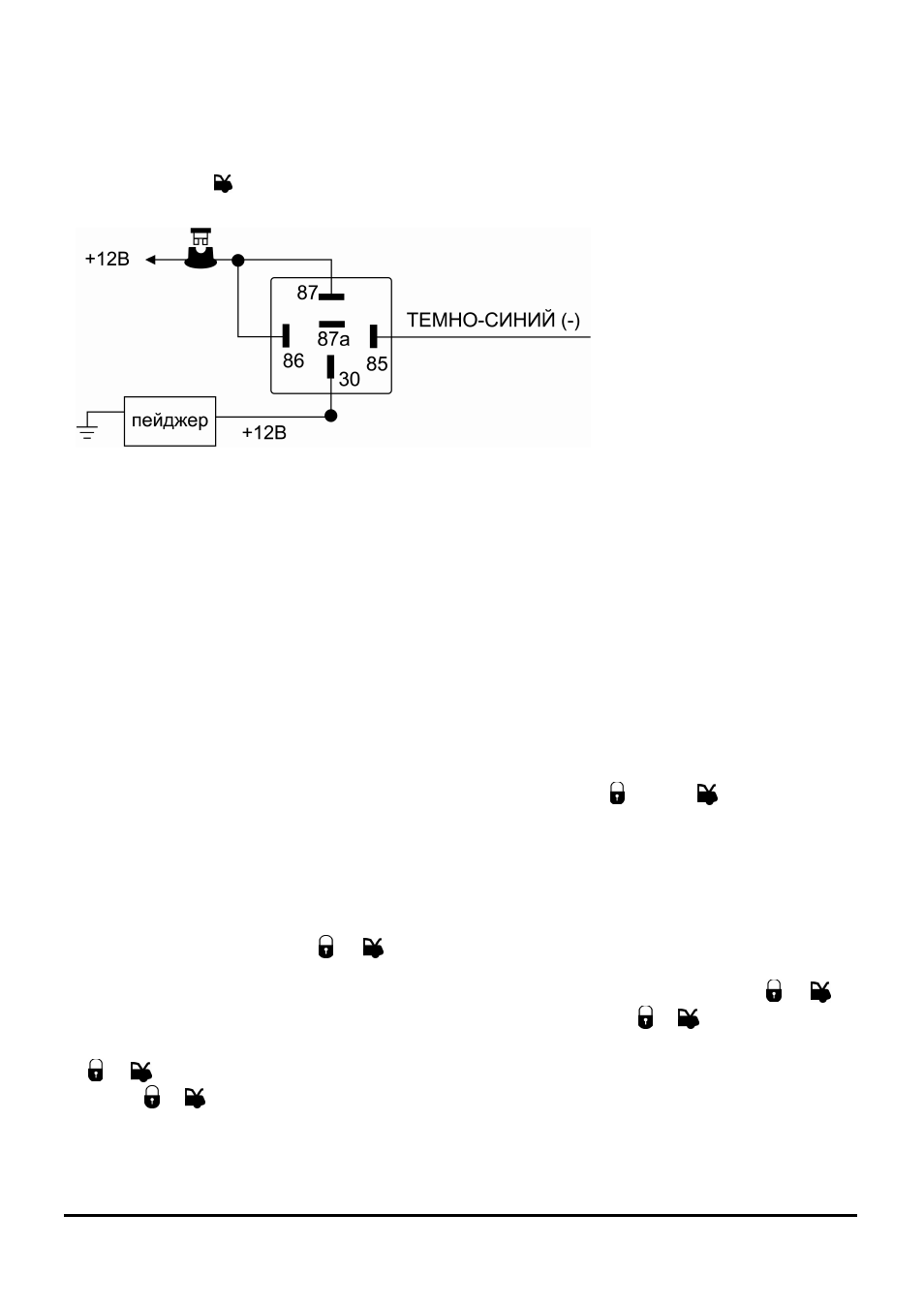

Подсоединение:
Подсоедините
ТЕМНО-СИНИЙ провод к проводу
отрицательного триггера допол-
нительного пейджера. В том слу-
чае, если пейджер управляется
положительным триггером, ис-
пользуйте дополнительное реле,
как показано на схеме.
СЕРЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 3
(ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОР-
МАЛЬНО ЗАМКНУТЫМ РЕЛЕ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ
ОСВЕЩЕНИЕМ / ОТРИЦАТЕЛЬНЫЙ ВЫХОД ДЛЯ ЗАКРЫВАНИЯ ОКОН / ОТРИЦАТЕЛЬНЫЙ ВЫХОД
ДЛЯ УПРАВЛЕНИЯ ПЕЙДЖЕРОМ)
В зависимости от состояния программируемой функции № 19 СЕРЫЙ провод системы может использо-
ваться как:
1) отрицательный выход системы с программируемым алгоритмом работы;
2) отрицательный выход при включенном режиме охраны для блокировки стартера НЗ реле;
3) отрицательный выход для управления “вежливой подсветкой”;
4) отрицательный выход для закрывания окон автомобиля;
5) отрицательный выход для управления дополнительным пейджером;
1) Если СЕРЫЙ
провод запрограммирован как “отрицательный выход канала 3 системы” он будет
замыкаться на “массу” на 1 секунду при одновременном нажатии кнопки и кнопки
передатчика и мо-
жет использоваться для дистанционного управления дополнительными устройствами. Это отрицательный
транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использоваться только
для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программируемая
функция № 18) как:
♦ Отрицательный “импульсный” сигнал (заводская установка функции № 20), активизируемый на 1 секунду
или на все время, пока кнопки и
передатчика удерживается в нажатом положении, но не более
25 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при одновременном нажатии кнопок и
пе-
редатчика и работающий до следующего одновременного нажатия кнопок и
передатчика.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при одновременном нажатии кнопок
и
передатчика и работающий в течение 30 секунд либо до следующего одновременного нажатия
кнопок и
передатчика.
В любом из описанных выше случаев:
♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
