3. Снимите фиксирующую скобу платы (см. Снятие фиксирующей скобы платы ).
4. При необходимости отсоедините от платы все подключенные кабели .
l При работе с платой PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l При работе с платой PCI Express x16 надавите на механизм фиксации, возьмите ее за верхние углы и освободите из разъема.
5. Если устанавливать другую плату не планируется , установите в пустое отверстие для платы заглушку.
6. Установите фиксирующую скобу платы (см. Установка фиксирующей скобы платы ).
7. Установите крышку компьютера , подключите компьютер и устройства к электросети и включите их.
8. Удалите драйвер платы из операционной системы .
9. Информацию о завершении процедуры извлечения см . в разделе Конфигурирование компьютера после извлечения или установки платы PCI/PCI
Express .
Установка плат PCI и PCI Express
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите фиксирующую скобу платы (см. Снятие фиксирующей скобы платы ).
4. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
5. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата плотно встала на место.

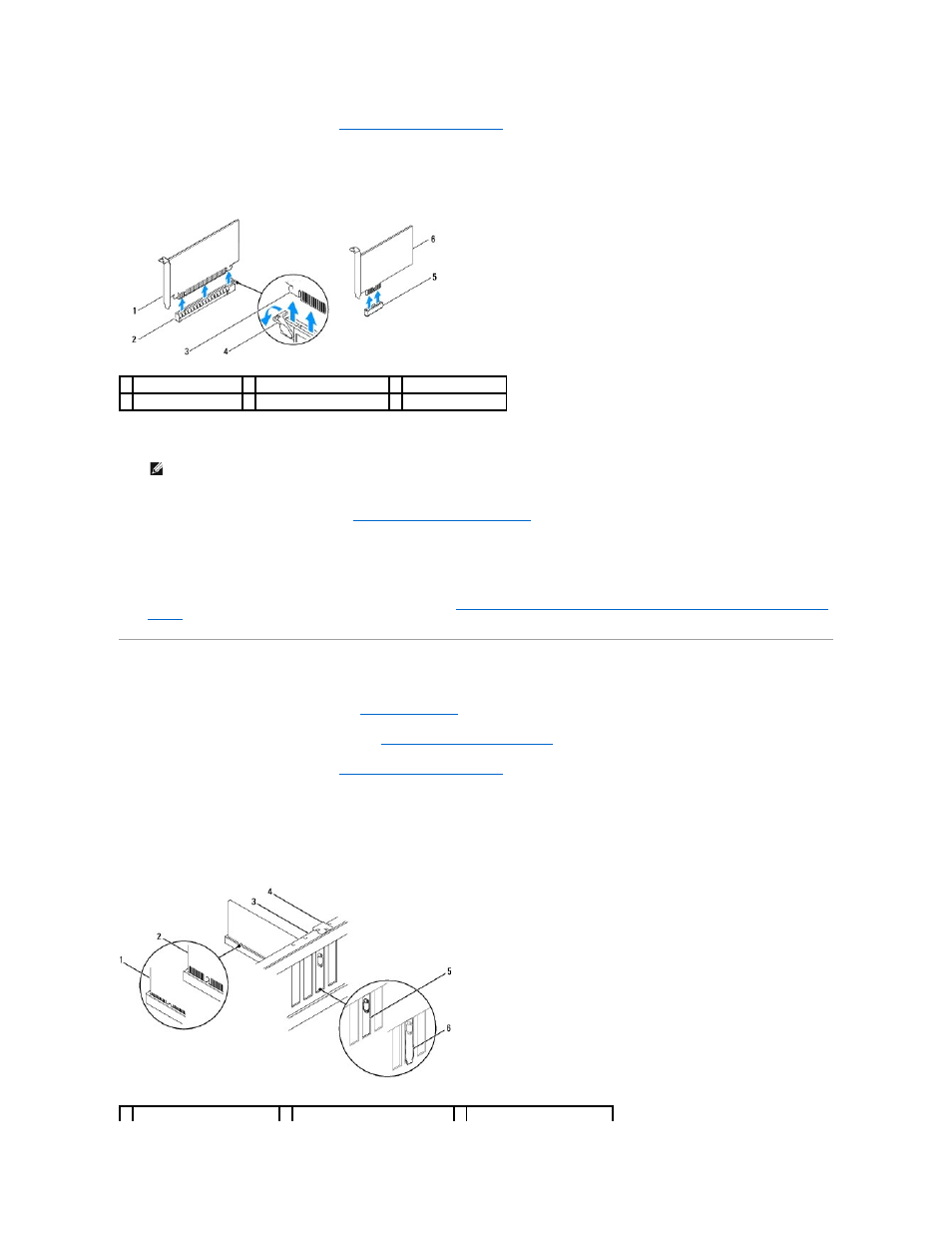

1 плата PCI Express x16 2 слот платы PCI Express x16 3 фиксатор
4 механизм фиксации 5 слот платы PCI Express x1 6 плата PCI Express x1
ПРИМЕЧАНИЕ : Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками . Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
1 полностью вставленная плата 2 не полностью вставленная плата 3 установочная планка
