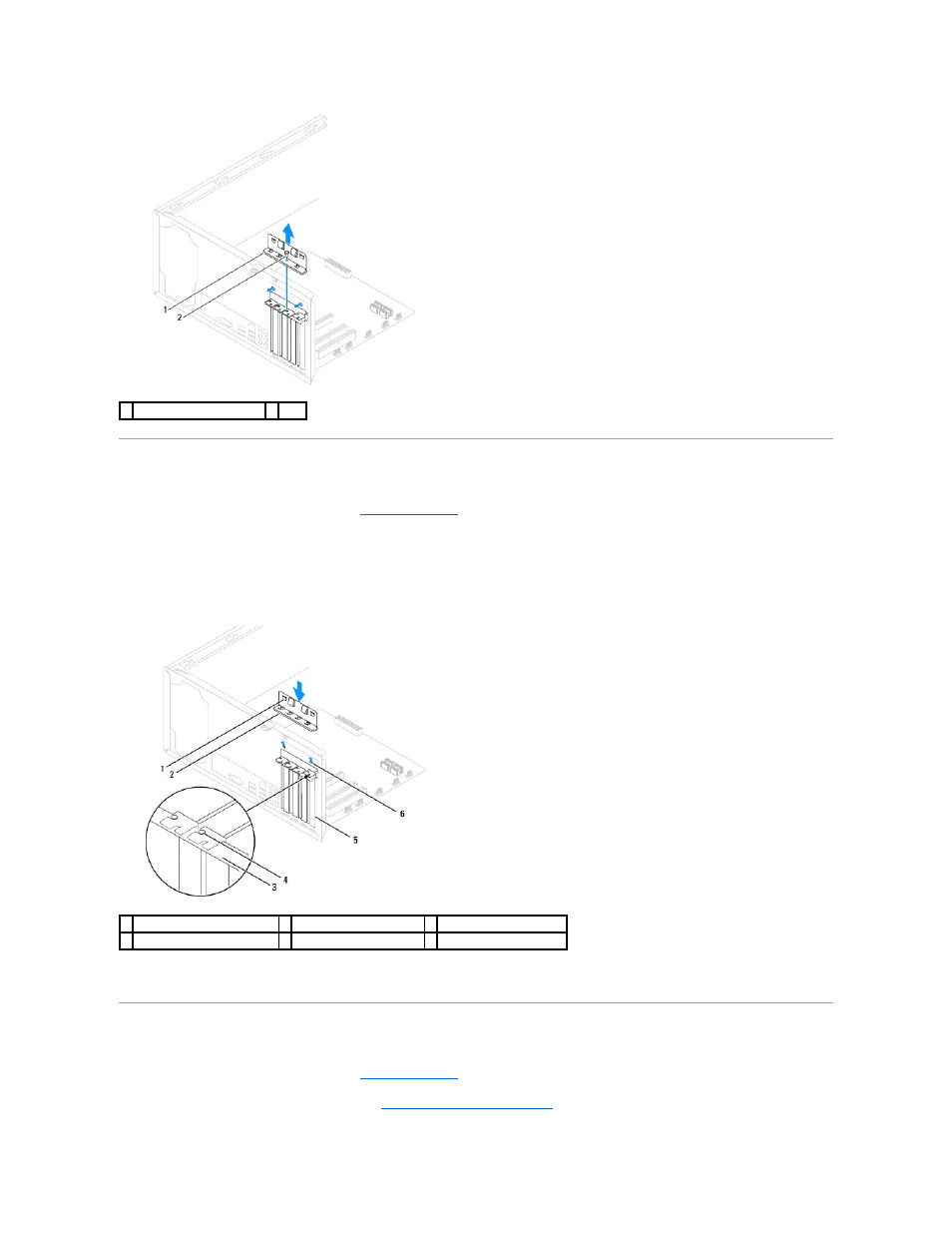

Установка фиксирующей скобы платы
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Установите фиксирующую скобу платы , убедившись в соблюдении следующих условий:
l направляющий зажим совмещен с направляющей выемкой ;
l верхние части всех плат и заглушек находятся на одном уровне с выравнивающим стержнем ;
l выемка в верхней части платы или заглушки попадает на направляющую .
3. Затяните винт , крепящий фиксирующую скобу платы.
Извлечение плат PCI и PCI Express
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
1 фиксирующая скоба платы 2 винт
1 направляющие зажимы (2) 2 фиксирующая скоба платы 3 установочная планка
4 направляющая выравнивания 5 заглушка 6 направляющая выемка (2)
