Назад на страницу содержания
Вентиляторы
Руководство по обслуживанию Dell™ Inspiron™ 535/537/545/546
Снятие блока вентилятора и радиатора процессора
Установка блока вентилятора и радиатора процессора
Снятие вентилятора корпуса
Установка вентилятора шасси
Снятие блока вентилятора и радиатора процессора
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Подсоедините кабель блока вентилятора и радиатора процессора к разъему вентилятора процессора на системной плате (см. Компоненты
системной платы ).
4. Осторожно отведите в сторону все кабели , которые проходят над вентилятором и радиатором процессора в сборе.
5. Снятие блока вентилятора и радиатора процессора .
Inspiron™ 535/537/545
a. Открутите четыре невыпадающих винта , фиксирующие вентилятор процессора и блок радиатора, и приподнимите блок, не допуская
перекосов .
ОСТОРОЖНО : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения об эффективных мерах обеспечения безопасности см. на главной странице «О
соответствии нормативным документам» по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО : Во избежание риска поражения электрическим током , получения травм от движущихся лопастей вентилятора или других
непредвиденных травм обязательно отключайте компьютер от электросети , прежде чем снимать крышку.
ОСТОРОЖНО : Не работайте с компьютером , если с него сняты какие- либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т. п .).
ВНИМАНИЕ : Блок вентилятора и радиатора процессора представляет собой единое устройство . Не пытайтесь извлечь вентилятор
отдельно .
ВНИМАНИЕ : Не касайтесь лопастей вентилятора при извлечении вентилятора и радиатора процессора в сборе . Это может привести к
повреждению вентилятора .
ВНИМАНИЕ : Несмотря на пластмассовый кожух , вентилятор и радиатор в сборе могут очень сильно нагреваться при обычной работе.
Чтобы к нему можно было прикасаться , должно пройти определенное время после выключения компьютера.

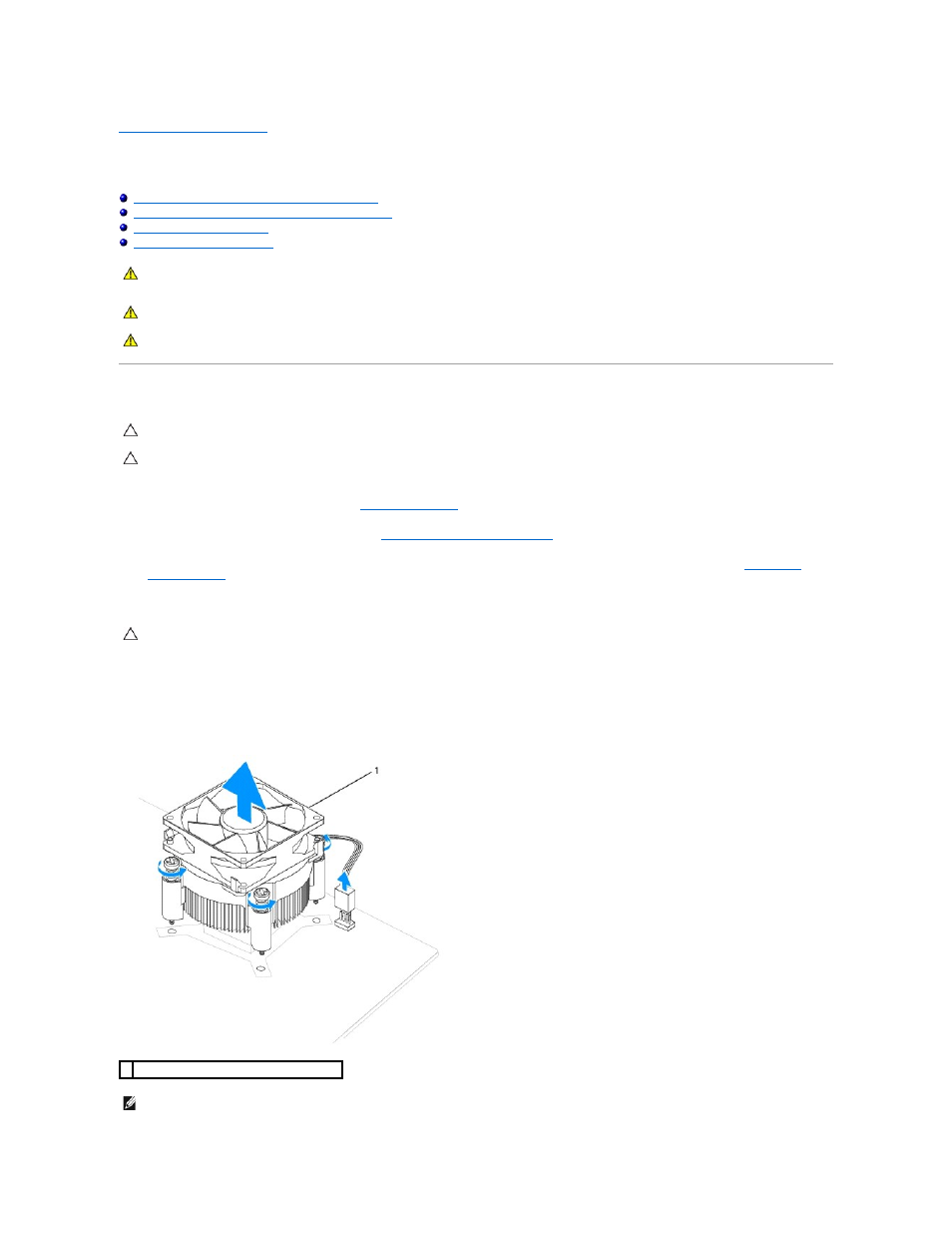

1 блок вентилятора и радиатора процессора
ПРИМЕЧАНИЕ : Вентилятор процессора и блок радиатора вашего компьютера могут выглядеть несколько иначе , чем показано на иллюстрации
выше .
