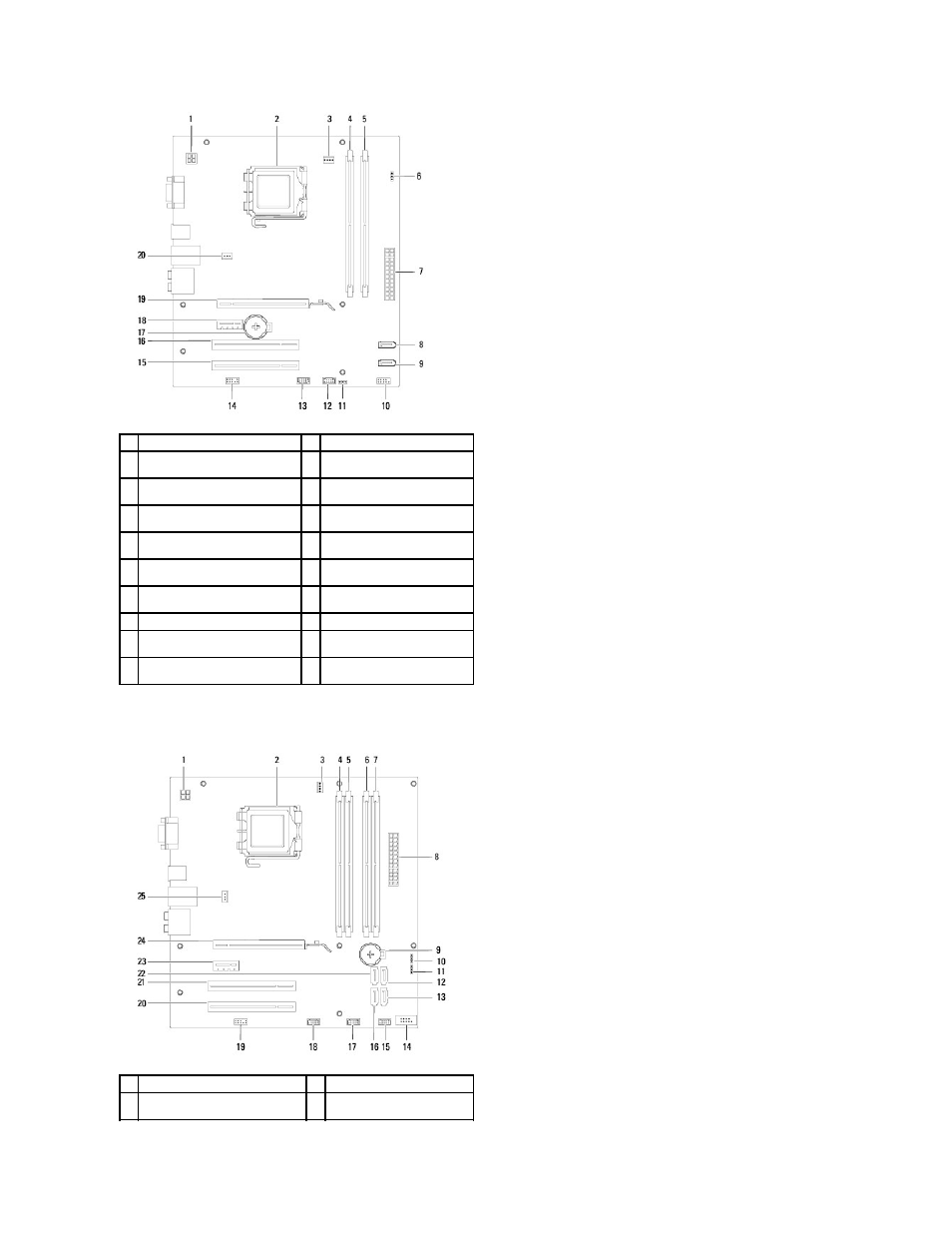

Inspiron 545
1 разъем питания 12 В (ATX12V1) 2 гнездо процессора
3 разъем вентилятора процессора
(FAN_CPU)
4 разъем модуля памяти (DIMM1)
5 разъем модуля памяти (DIMM2) 6 перемычка сброса пароля
(CLR_PSW)
7 основной разъем питания
(ATX1_POWER1) 8 разъем SATA (SATA_1)
9 разъем SATA (SATA_0) 10 Разъем для передней панели
(FRONTPANEL)
11 перемычка сброса CMOS
(CLR_CMOS)
12 разъем USB передней панели
(F_USB2)
13 разъем USB передней панели
(F_USB1)
14 звуковой разъем передней
панели (FP_AUDIO)
15 слот для платы PCI (PCI_2) 16 слот для платы PCI (PCI_1)
17 гнездо аккумулятора (BATTERY) 18 слот для 1-канальной платы
PCI-Express (PCIEX1)
19 слот для 16-канальной платы
PCI-Express (PCIEX16)
20 разъем вентилятора шасси
(FAN_SYS)
1 разъем питания 12 В (PWR2) 2 гнездо процессора
3 разъем вентилятора процессора
(CPU_FAN)
4 разъем модуля памяти
(DIMM1)
