Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите:
• крышку
• лицевую панель
• оптический дисковод
• жесткий диск
• радиатор
• процессор
• модуль памяти
• плату расширения
• Панель ввода-вывода
3. Чтобы извлечь системную плату, необходимо выполнить следующие действия:
a. Отсоедините и отведите все кабели, подключенные к системной плате.

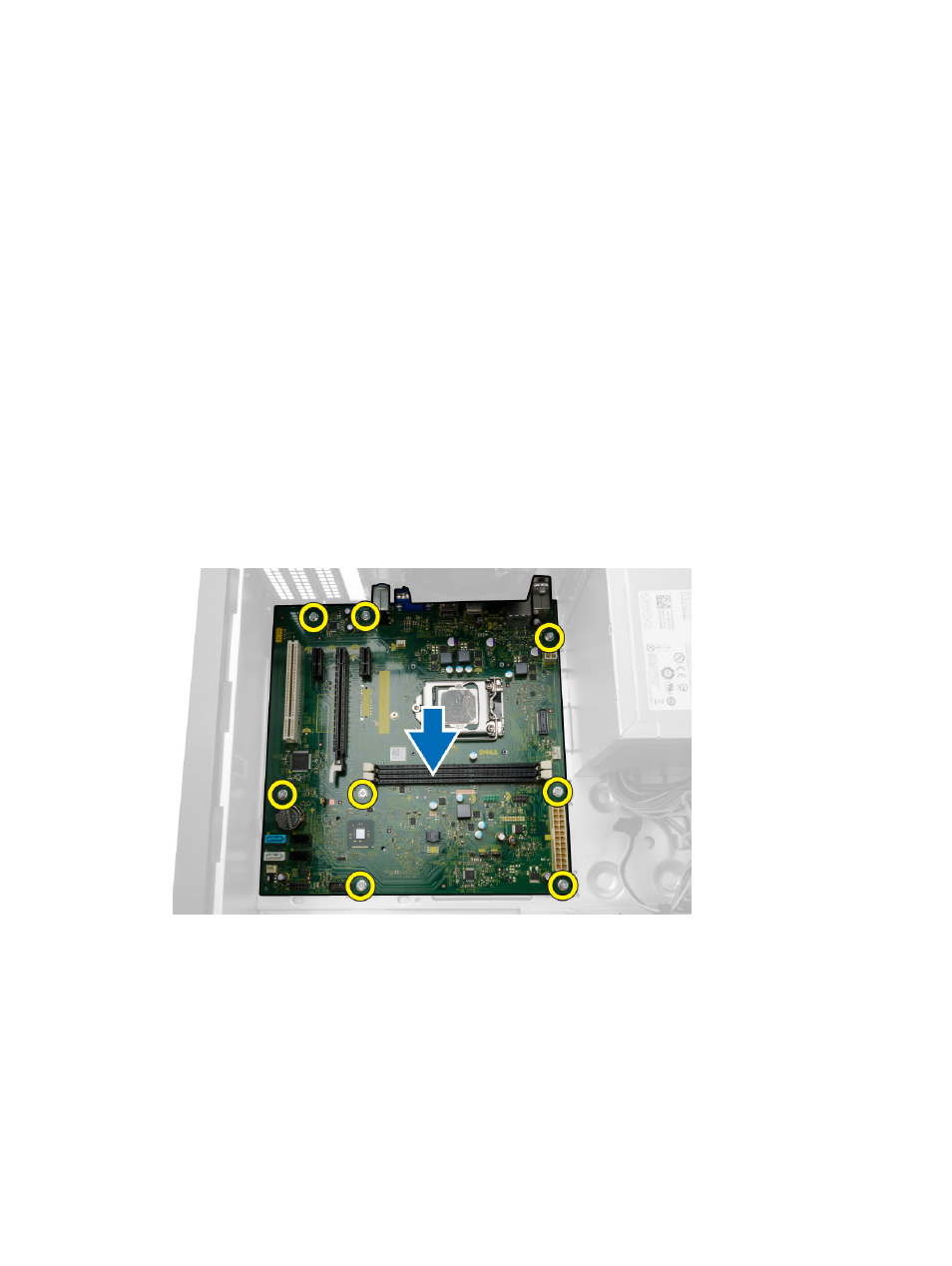

b. Выкрутите винты, которыми системная плата крепится к компьютеру.
c. Сдвиньте системную плату в сторону передней части компьютера и аккуратно наклоните ее под углом
в 45 градусов.
d. Приподнимите системную плату и выньте из компьютера.
Установка системной платы
1. Поместите системную плату в корпус компьютера под углом в 45 градусов, а затем сдвиньте ее в сторону
задней части компьютера.
2. Закрутите винты, которыми системная плата крепится к корпусу компьютера.
3. Подведите и подсоедините все кабели, подключаемые к системной плате.
