Страница 20: Установка панели ввода - вывода

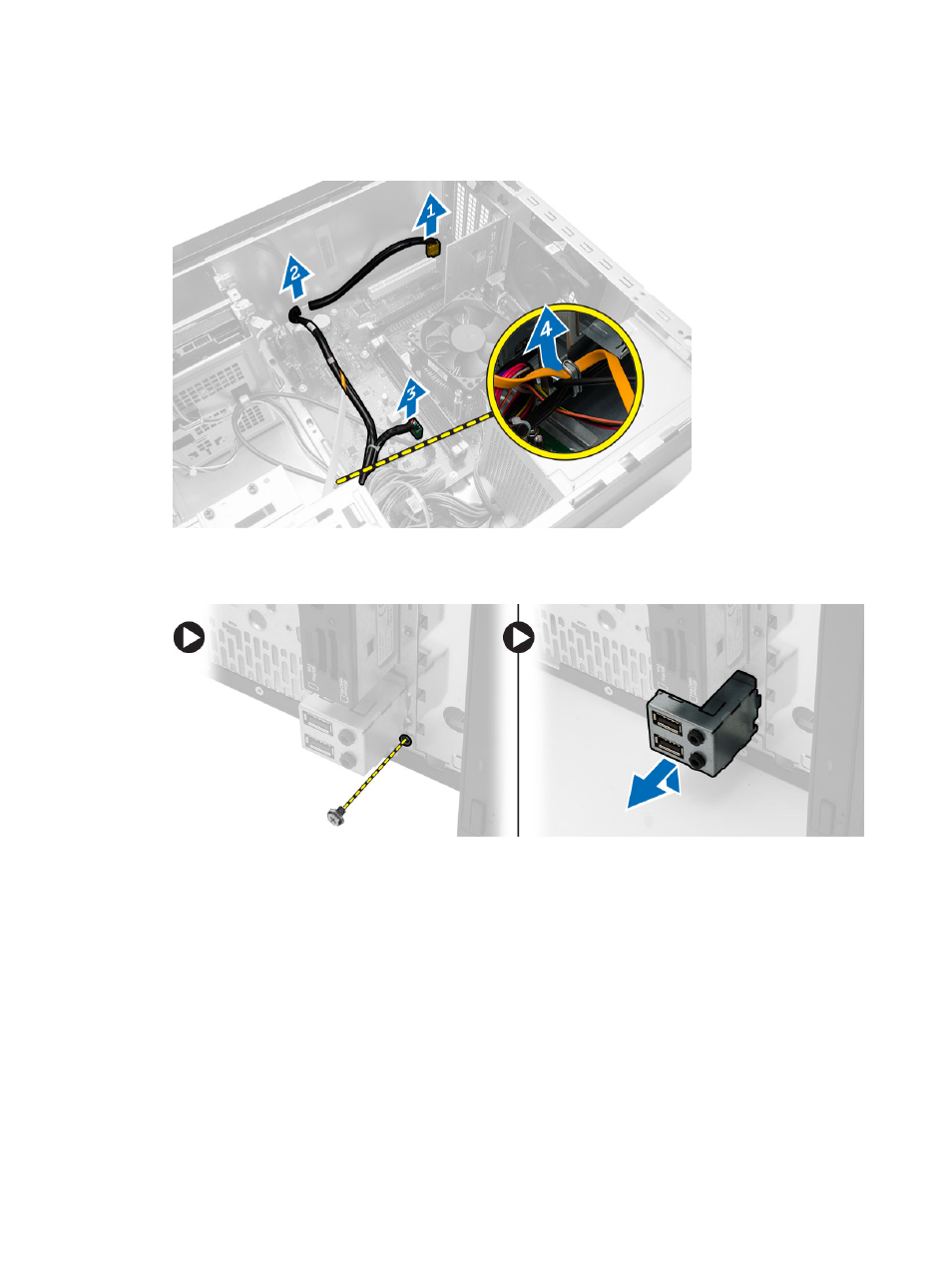

3. Чтобы извлечь кабели панели ввода/вывода, необходимо выполнить следующие действия:
a. Отсоедините кабели панели ввода-вывода и микропроволочные кабели от системной платы [1, 3].
b. Извлеките кабели из удерживающих металлических хомутов [2, 4].
4. Чтобы извлечь панель ввода/вывода, необходимо выполнить следующие действия:
a. Выверните винт, которым панель ввода-вывода крепится к корпусу компьютера.
b. Сдвиньте панель ввода/вывода и извлеките ее из компьютера.
Установка
панели ввода-вывода
1.
Вставьте
панель ввода/вывода в ее отсек в компьютере.
2. Заверните винт, который фиксирует панель ввода/вывода.
3. Проведите кабели через металлические зажимы.
4. Подсоедините кабели панели ввода-вывода и FlyWire к системной плате.
5. Установите:
• лицевую панель
• крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
20
