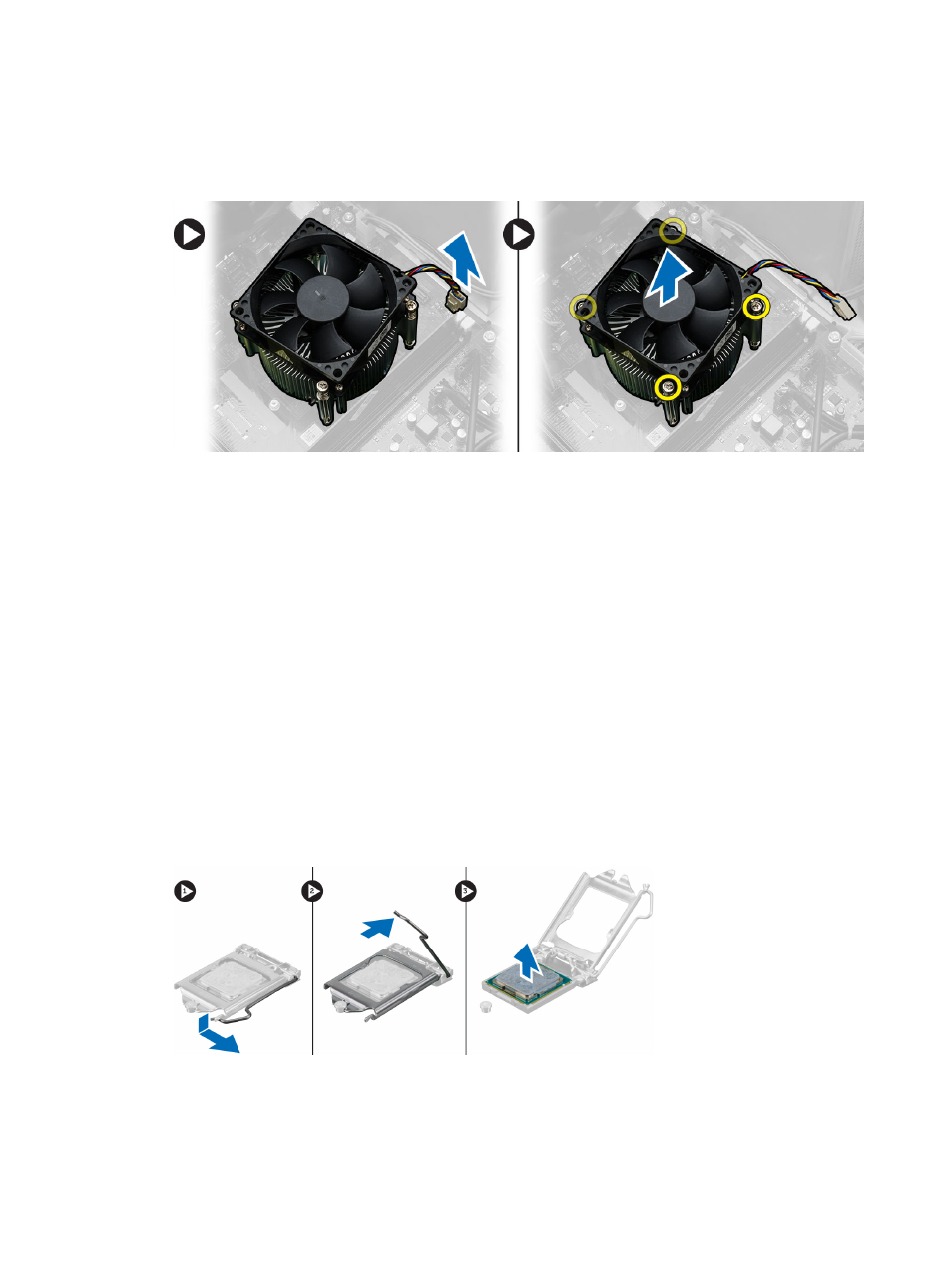

3. Чтобы извлечь радиатор процессора, необходимо выполнить следующие действия:
a. Отсоедините кабель радиатора от системной платы.
b. Ослабьте невыпадающие винты, которыми радиатор крепится к системной плате.
c. Приподнимите радиатор и извлеките его из компьютера.
Установка
радиатора
1.
Установите
радиатор на процессор.
2. Затяните невыпадающие винты крепления радиатора к системной плате.
3. Подсоедините кабель радиатора к системной плате.
4. Установить крышку.
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
процессора
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
• крышку
• радиатор
3. Опустите рычаг и потяните его наружу, чтобы вытащить из удерживающей скобы, на которой он
крепится
.
4. Поднимите крышку процессора и поднимите его, чтобы извлечь из корпуса компьютера.
15
