Страница 11

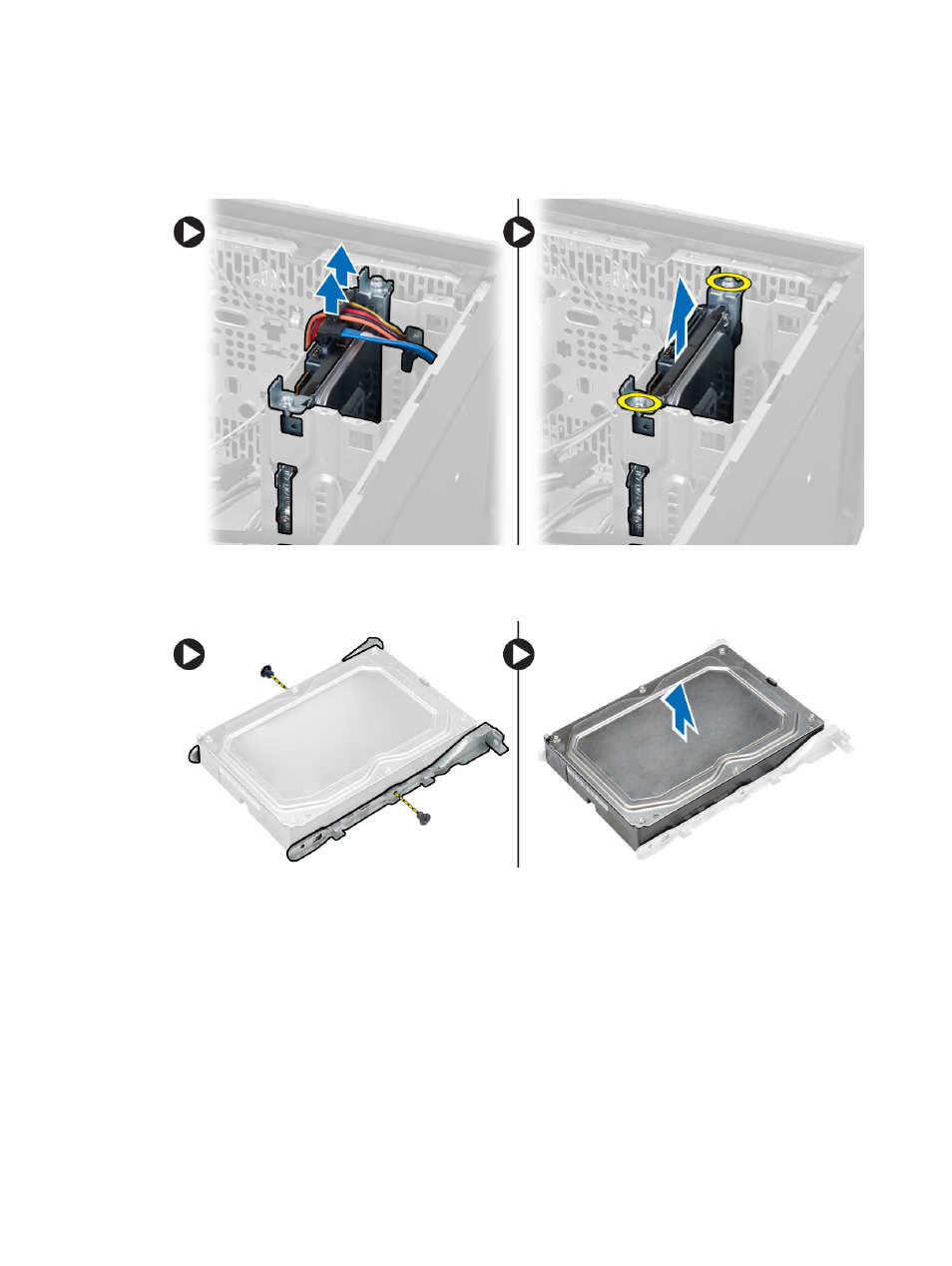

3. Чтобы извлечь кабель SATA и кабель питания, необходимо выполнить следующие действия:
a. Отсоедините кабель SATA и кабель питания от жесткого диска [1] [2].
b. Выверните винты крепления отсека жесткого диска [3] и приподнимите его, чтобы извлечь из корпуса
компьютера
[4].
4. Чтобы извлечь отсек жесткого диска, необходимо выполнить следующие действия:
a. Выверните винты, которыми крепится скоба жесткого диска.
b. Приподнимите жесткий диск и извлеките его из отсека жесткого диска.
Установка
жесткого диска
1.
Вставьте
жесткий диск в отсек жесткого диска.
2. Затяните винты, которыми крепится отсек жесткого диска.
3. Вставьте жесткий диск в соответствующий слот компьютера.
4. Затяните винты, которыми жесткий диск крепится к компьютеру.
5. Подсоедините кабель SATA и кабель питания к жесткому диску.
11
