Страница 64: Аудиоустройству
64
Использование
мультимедийных
устройств
Подключение
компьютера
к
телевизору
или
аудиоустройству
ПРИМЕЧАНИЕ
.
Видео
-
и
звуковой
кабели
для
подключения
компьютера
к
телевизору
не
входят
в
комплект
поставки
компьютера
.
Кабели
и
компонентные
видеоадаптеры
можно
приобрести
в
корпорации
Dell.
В компьютере имеется разъем S-video TV-out, который в сочетании со стандартным кабелем S-video
(
можно приобрести в корпорации Dell) позволяет подключить компьютер к телевизору.
В телевизоре имеется либо входной разъем сигнала S-video, либо входной разъем компонентного
видеосигнала. В зависимости от типа разъема на телевизоре компьютер подключается к телевизору
с помощью кабеля S-video, композитного видеокабеля или компонентного видеокабеля.

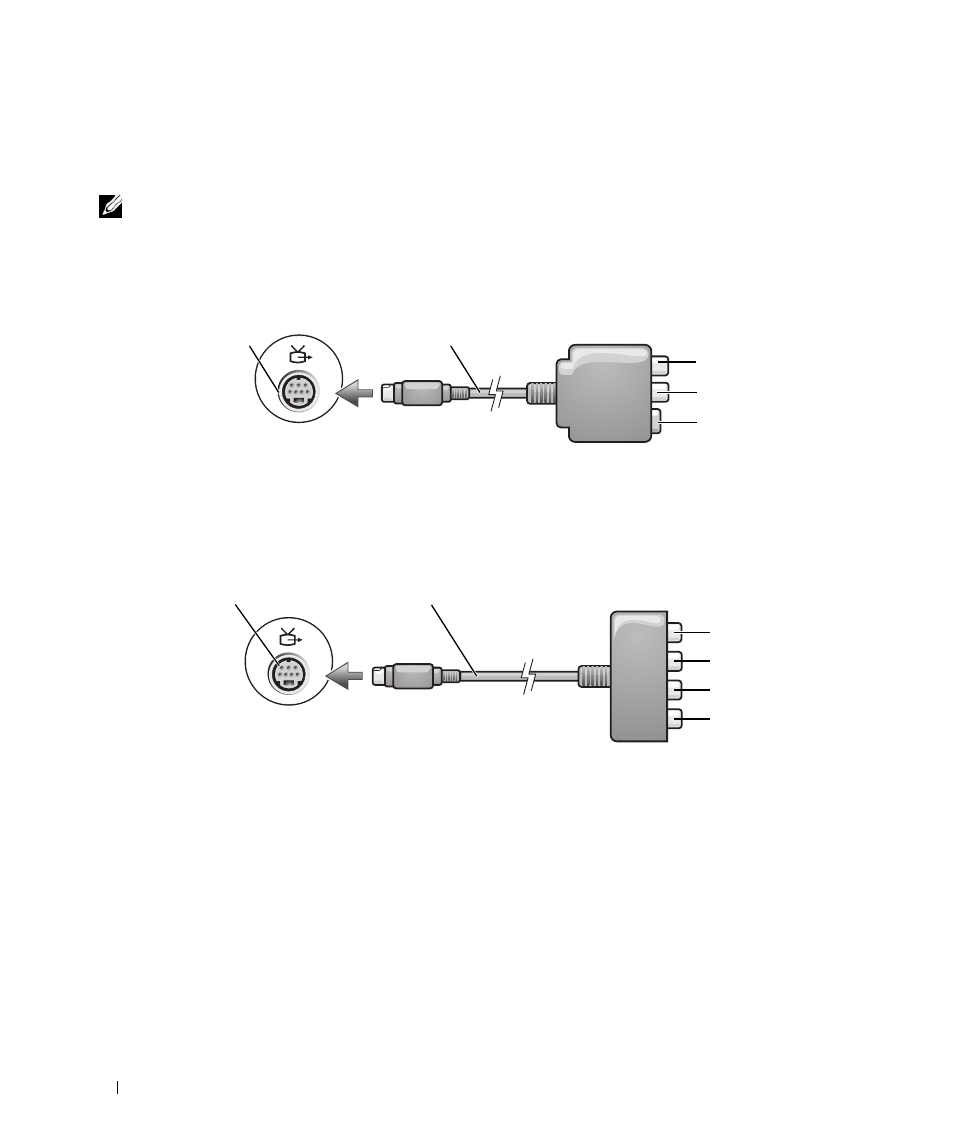

Рекомендуется подключать видео- и звуковые кабели к компьютеру в одном из нижеуказанных
сочетаний.
1
разъем S-video TV-out
3
цифровой аудиоразъем
S/PDIF
5
разъем S-video
2
композитный видеоадаптер 4
выходной разъем
композитного видеосигнала
1
разъем S-video TV-out
3
цифровой аудиоразъем
S/PDIF
5
выходной разъем
компонентного
видеосигнала Pb (синий)
2
компонентный
видеоадаптер
4
выходной разъем
компонентного
видеосигнала Pr (красный)
6
выходной разъем
компонентного
видеосигнала Y (зеленый)
5
4
3
2
1
5
4
3
1
2
6
