Вид слева, Слева – Инструкция по эксплуатации Dell XPS M1210 (MXC062, Mid 2006)
Страница 25
Сведения
о
компьютере
25

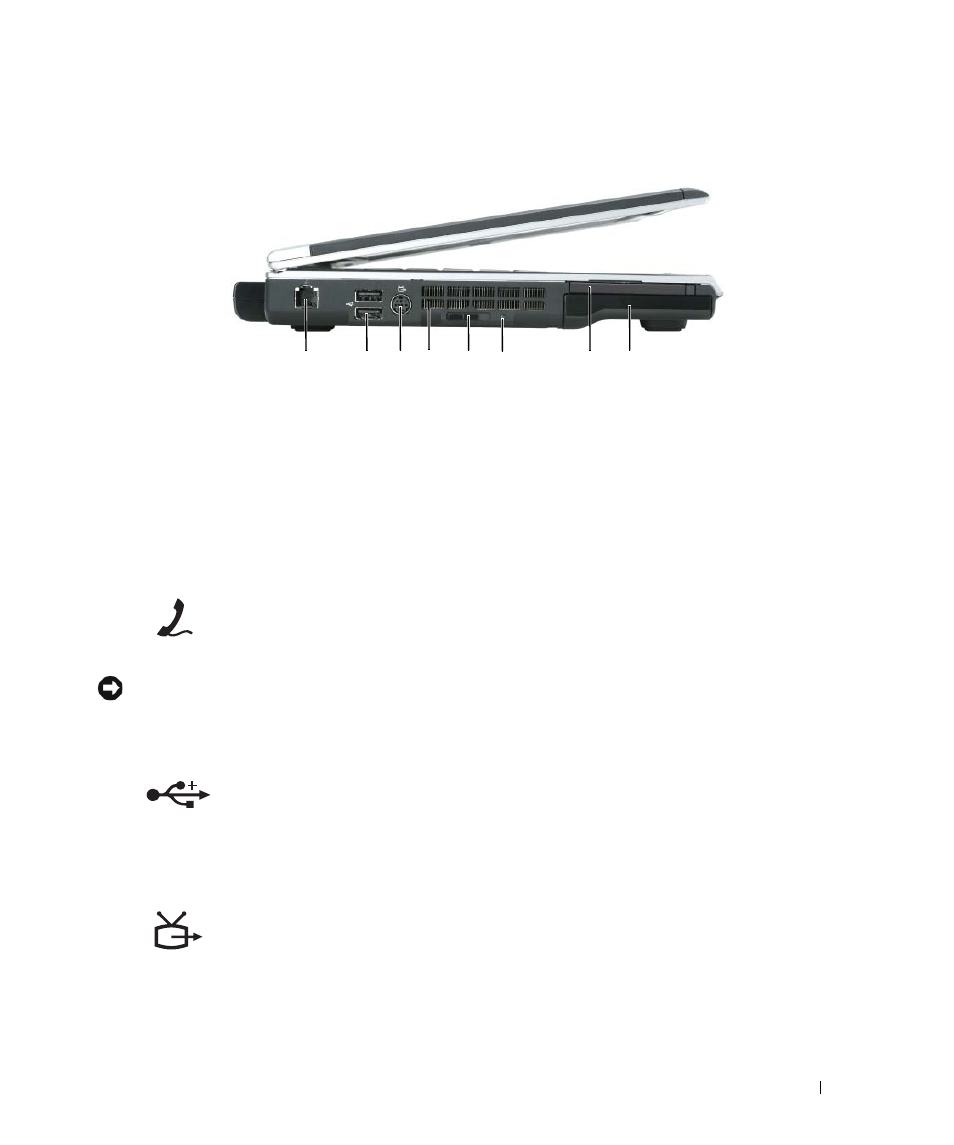

Вид
слева
разъем
модема
(RJ-11)
ЗАМЕЧАНИЕ
.
Сетевой
разъём
немного
больше
по
размеру
,
чем
разъём
модема
.
Чтобы
не
повредить
компьютер
,
не
подсоединяйте
телефонный
провод
к
сетевому
разъему
.
p
азъемы
USB
разъем
S-video TV-out
1
разъем модема (RJ-11)
4
вентиляционные отверстия
7
слот для плат ExpressCard
2
p
азъемы USB (2)
5
переключатель беспроводной
связи
8
жесткий диск
3
разъем S-video TV-out
6
индикатор наличия
беспроводной сети Wi-Fi
Catcher
Чтобы использовать встроенный модем, подключите его к телефонной линии
через соответствующий разъем.
Дополнительную информацию по использованию модема смотрите
в интерактивной документации к модему, поставляемой с компьютером.
Служат для подключения USB-устройств, таких как мышь, клавиатура или
принтер. Можно также подключить дополнительный дисковод гибких дисков
непосредственно к разъему USB, используя кабель
дополнительного дисковода
гибких дисков.
Служит для подключения компьютера к телевизору. К этому разъему также можно
подключать устройства, поддерживающие воспроизведение цифрового звука,
используя переходный кабель TV/digital .
1
2
3
5
7
8
4
6
