Снятие платы переключения, Установка платы переключения, Снятие – Инструкция по эксплуатации Dell Precision M6800 (Late 2013)
Страница 57: Платы переключения, Установка
Снятие
платы переключения
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) основной и дополнительный жесткие диски
g) упор для рук
3.

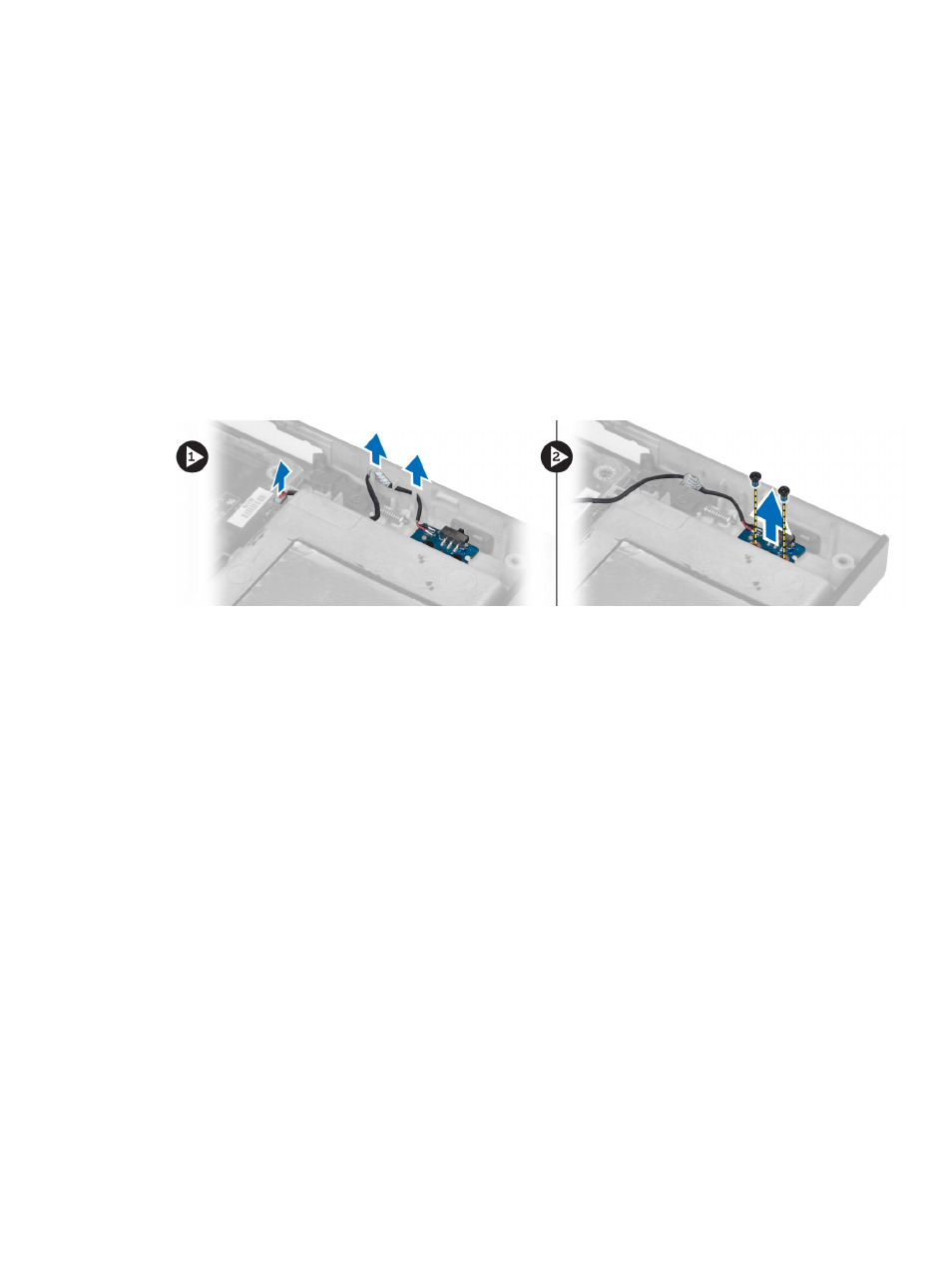

Отсоедините
кабель платы переключения от системной платы и освободите его из защелок. Выкрутите
винты
, крепящие плату переключения к компьютеру, и снимите ее.
Установка
платы переключения
1.
Установите
плату переключения в первоначальное положение в компьютере.
2.
Закрутите
винты, фиксирующие плату переключения.
3.
Подсоедините
кабель платы переключения к системной плате и уложите его вдоль предусмотренных
направляющих
.
4.
Установите
:
a) упор для рук
b) основной и дополнительный жесткие диски
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
57
