4.

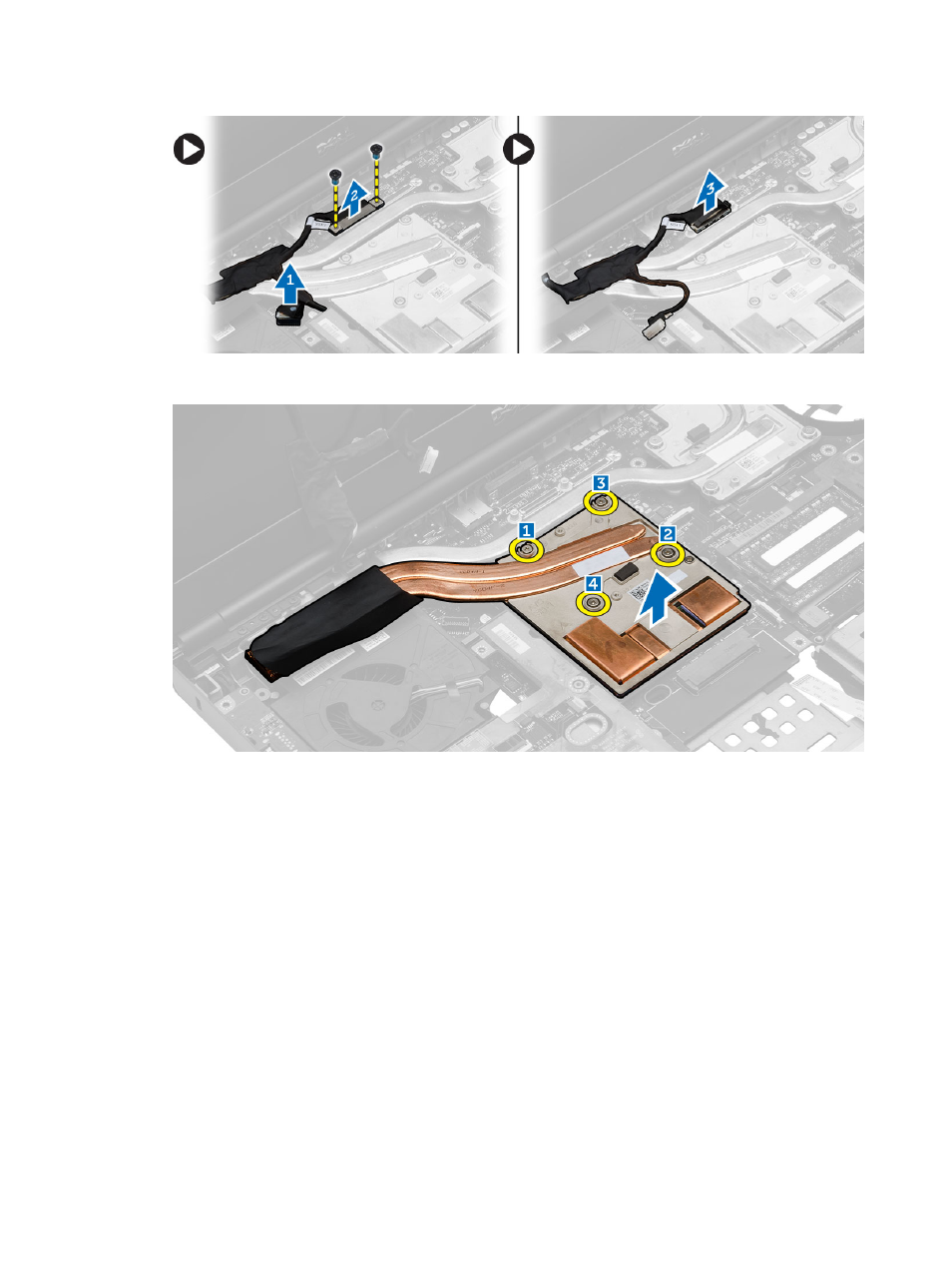

Ослабить
невыпадающие винты, которыми радиатор видеокарты фиксируется в корпусе компьютера [1, 2, 3,
4]. Извлечь радиатор видеокарты из корпуса компьютера.
Установка
радиатора видеоадаптера
1.
Установить
радиатор видеокарты в соответствующий слот.
2.
Затянуть
невыпадающие винты, зафиксировав радиатор в корпусе компьютера.
3.
Подсоединить
кабель LVDS и проложить его по направляющим.
4.
Затянуть
винты, зафиксировав кронштейн кабеля LVDS в корпусе компьютера.
5.
Установите
:
a) радиатор
b) вентилятор радиатора
c) упор для рук
d) основной и дополнительный жесткие диски
e) оптический дисковод
f) клавиатуру
g) окантовку клавиатуры
h) нижнюю крышку
47
