Dell Precision M6800 (Late 2013) - Инструкция (Страница 54)

e) окантовку клавиатуры
f) клавиатуру
g) оптический дисковод
h) основной и дополнительный жесткие диски
i) основной модуль памяти
j) дополнительный модуль памяти
k) вентилятор видеоадаптера
l) упор для рук
m) радиатор
n) процессор
o) радиатор видеоадаптера
p) плату видеоадаптера
q) плату ввода-вывода
r) дисплей в сборе

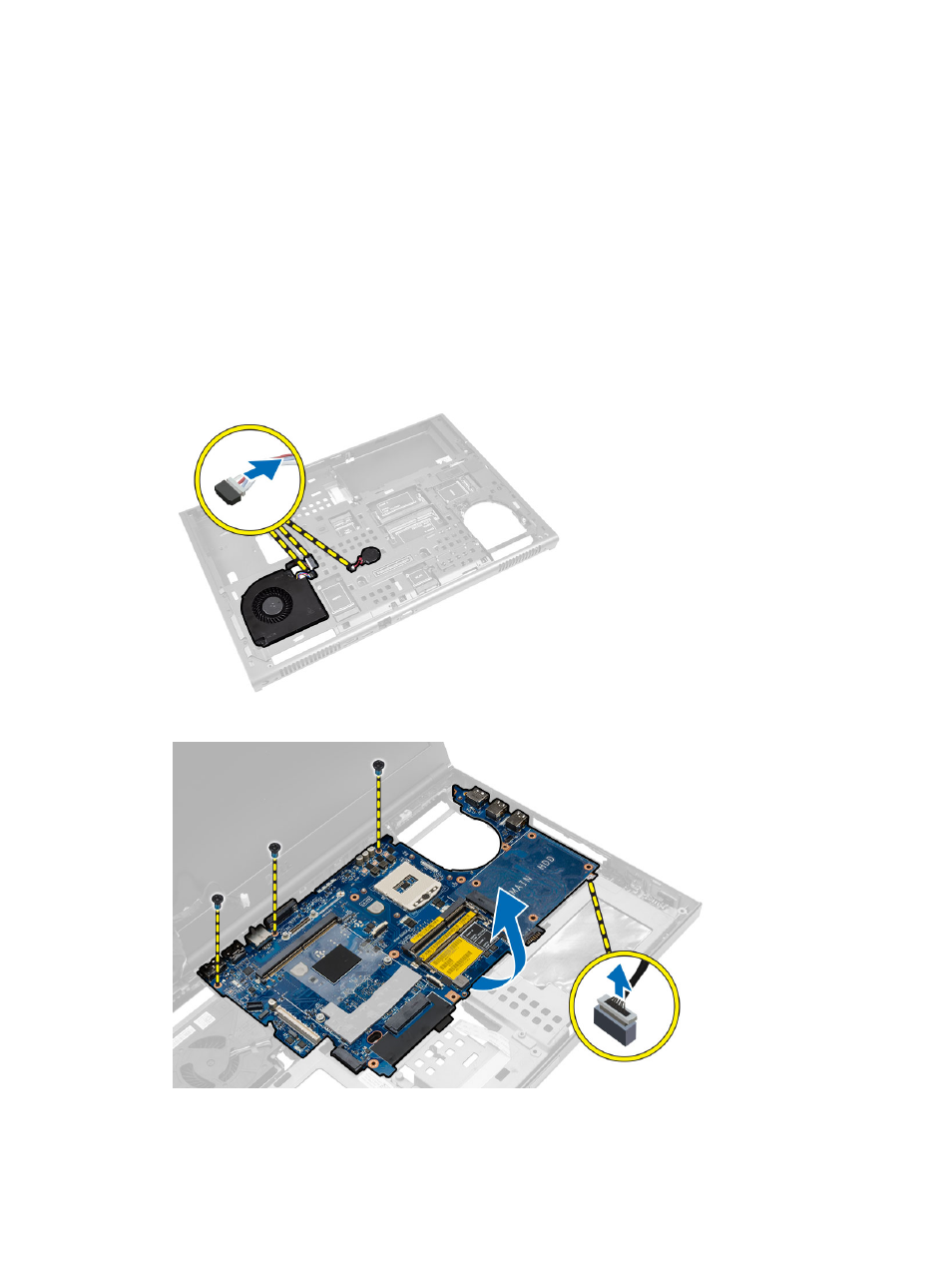

3. Отсоединить кабель вентилятора процессора и кабель батареи типа «таблетка» от системной платы.
4. Отсоединить кабель разъема питания. Выкрутить винты, которыми системная плата крепится к
компьютеру , и приподнять нижний край системной платы до угла в 20 градусов.
54
