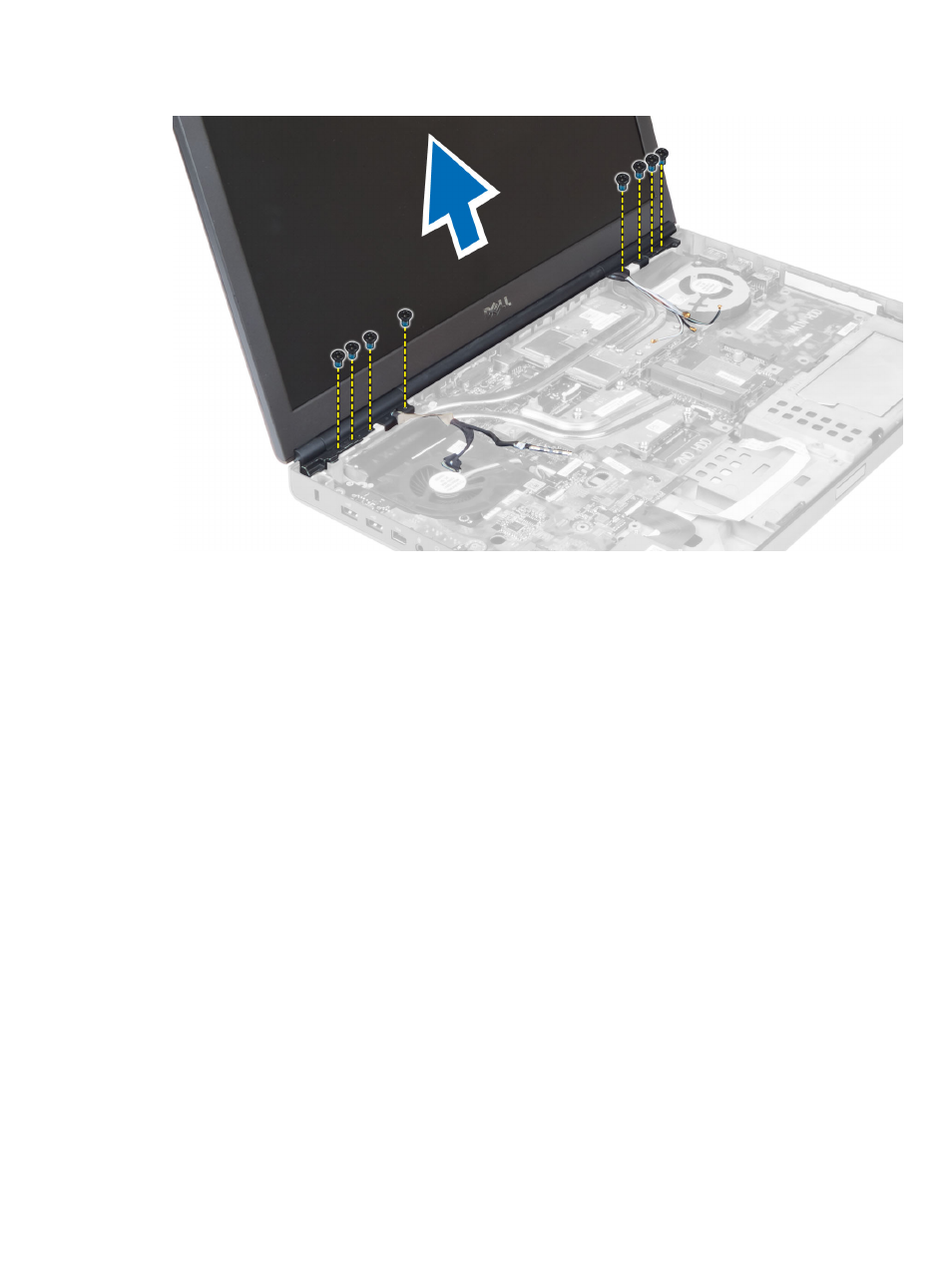

Установка дисплея в сборе
1. Затяните винты, чтобы зафиксировать дисплей в сборе.
2. Подсоедините кабель камеры и кабель LVDS к соответствующим разъемам на системной плате.
3. Установите на место скобу кабеля LVDS и закрепите ее винтами.
4. Проложите кабели через направляющие желобки.
5. Проденьте кабели антенн беспроводных интерфейсов через направляющее отверстие в корпусе.
6. Затяните винты в нижней и задней части корпуса компьютера.
7. Уложите кабели антенн и подсоедините их к соответствующим разъемам.
8. Установите :
a) упор для рук
b) основной и дополнительный жесткие диски
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) батарею
9. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие крышки шарнира
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
