Вид снизу – Инструкция по эксплуатации Dell Inspiron Zino HD (410, Mid 2010)
Страница 41
Advertising

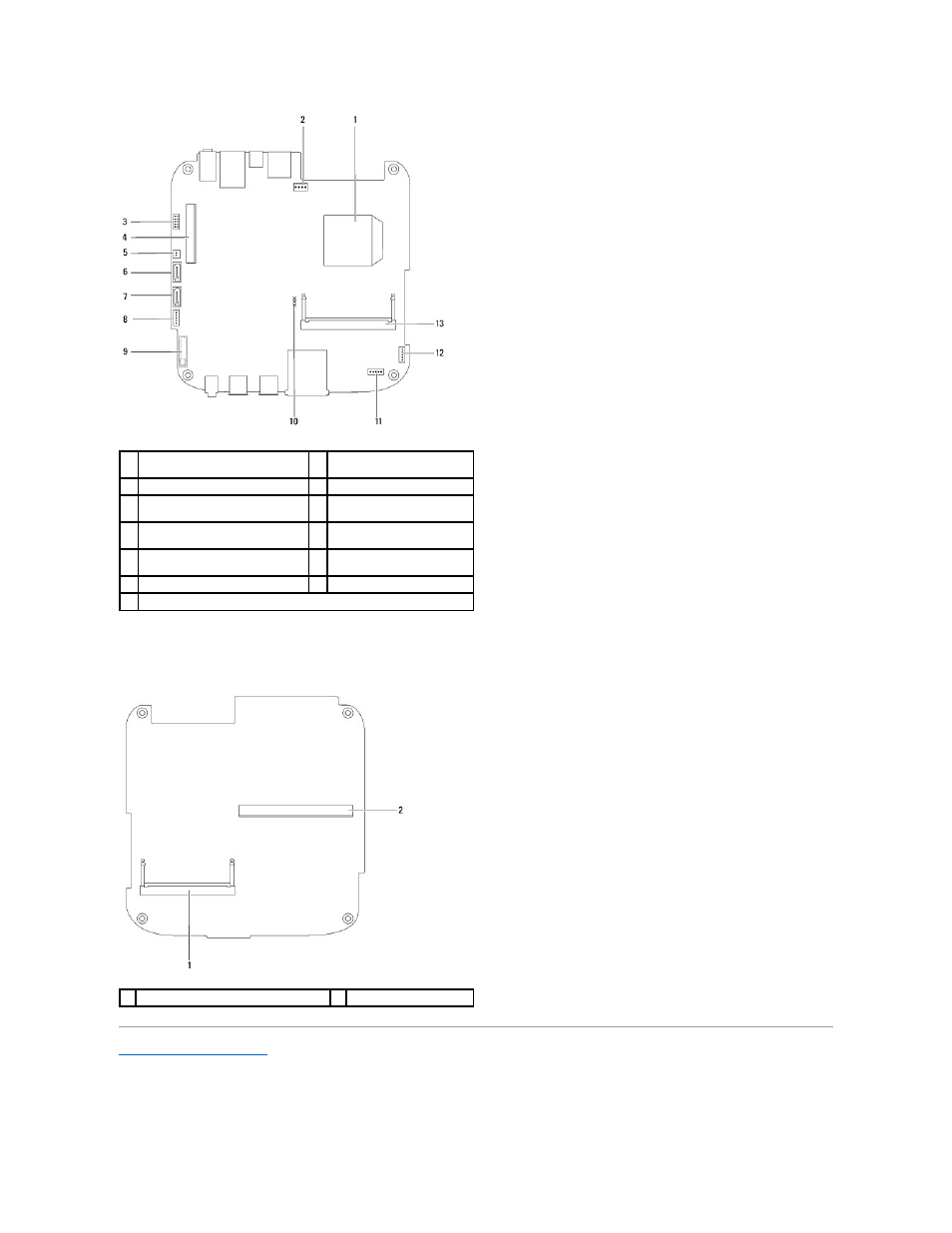

Вид снизу
Назад на страницу содержания
1
процессор
2
разъем вентилятора
системного блока
(SYSFAN1)
3
разъем
VGA
4
разъем мини
-платы WLAN
5
разъем питания оптического
дисковода
(ODD_PWR1)
6
разъем устройства
SATA
(SATA1)
7
разъем устройства
SATA (SATA2)
8
разъем питания
SATA
(SATAPWR1)
9
отсек аккумулятора типа
«таблетка»
(BAT1)
10 перемычка CMOS (CMOS1)
11 разъем ИК-платы
12 разъем кнопки питания
13 разъем модуля памяти (DIMM1)
1 разъем модуля памяти (DIMM2)
2 разъем видеокарты
