Пластина ввода/вывода
Руководство по обслуживанию Dell™ Inspiron™ 410
Снятие пластины ввода /вывода
Установка пластины ввода /вывода на место
Снятие пластины ввода /вывода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
3. Снимите верхнюю пластину (см. раздел Извлечение верхней пластины ).
4. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
5. Снимите панель ввода /вывода (см. раздел Снятие панели ввода /вывода ).
6. Выверните четыре винта , которыми вентилятор системного блока крепится к пластине ввода/вывода.
7. С помощью шестигранного ключа выверните два винта , которыми к пластине ввода/вывода крепится разъем VGA.
8. Выверните винт , которым пластина ввода/вывода крепится к корпусу.
9. Извлеките пластину ввода /вывода из-под крышки, приподнимите ее и достаньте из компьютера.
Установка пластины ввода /вывода на место
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите и вставьте выступы на нижней части пластины ввода /вывода в пазы корпуса.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

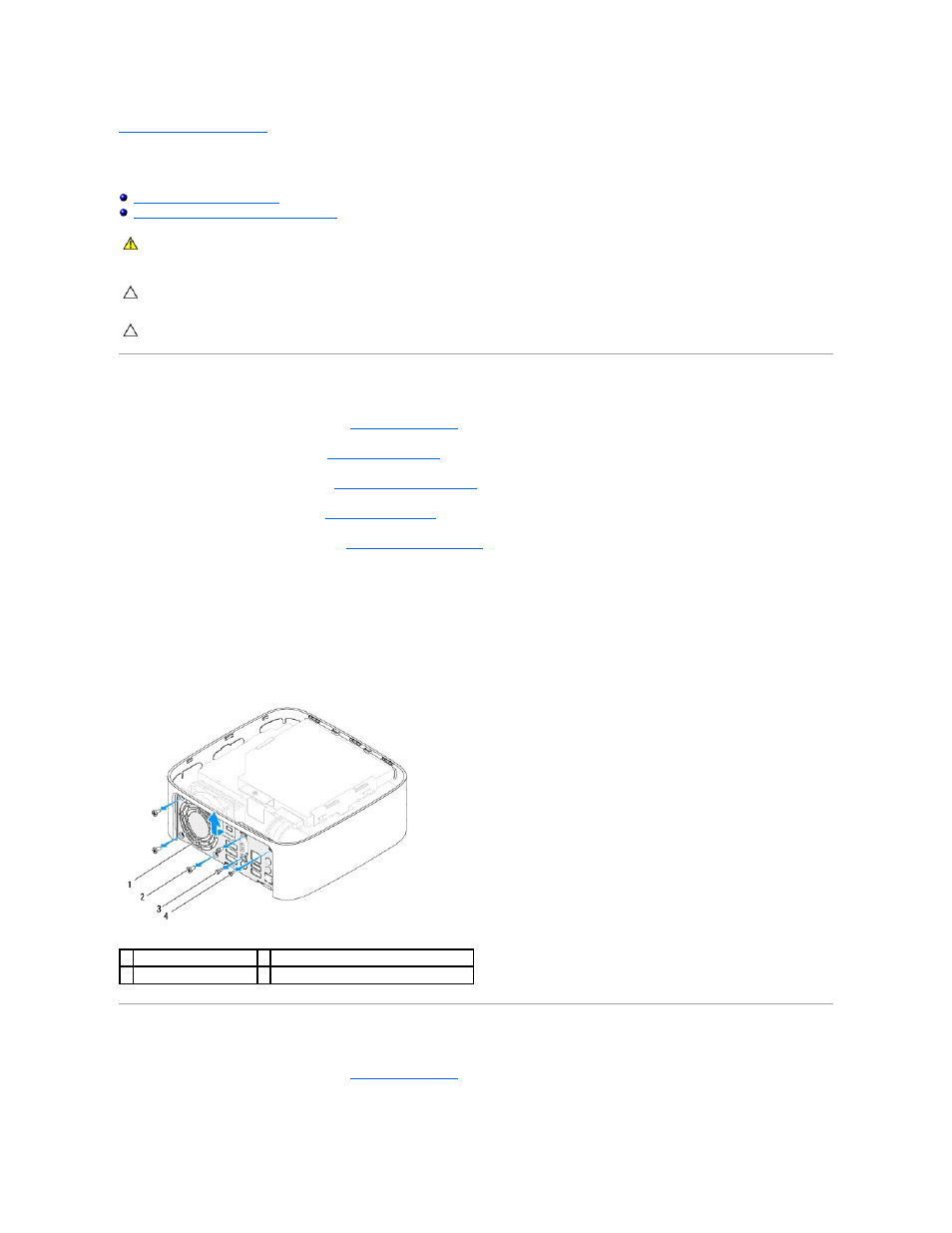

1 панель ввода/вывода 2 винты вентилятора системного блока (3)
3 шестигранные винты (2) 4 винт пластины ввода/вывода
