ИК-плата
Руководство по обслуживанию Dell™ Inspiron™ 410
Извлечение ИК -платы
Повторная установка ИК -платы
Извлечение ИК -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
3. Снимите верхнюю пластину (см. раздел Извлечение верхней пластины ).
4. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
5. Извлеките отсек диска (см. раздел Извлечение отсека диска ).
6. Отсоедините кабель ИК -платы от разъема на системной плате.
7. Поднимите защелку и извлеките ИК -плату из гнезда в корпусе.
Повторная установка ИК -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Вставьте ИК -плату в гнездо до щелчка.
3. Подсоедините кабель ИК -платы к соответствующему разъему на системной плате (см. раздел Элементы системной платы ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).

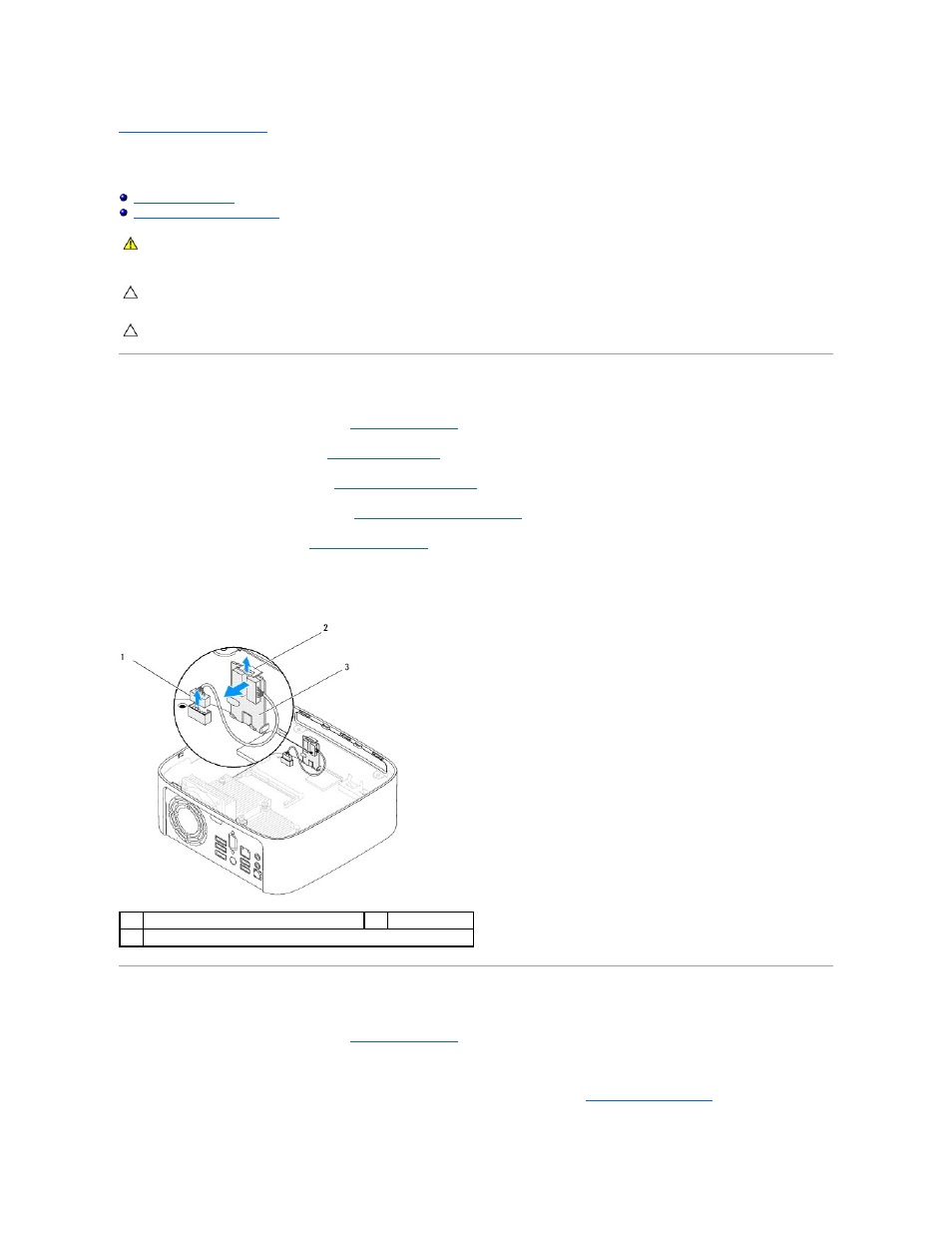

1 разъем кабеля ИК -платы 2 защелка
3 ИК -плата
