Страница 33
21.
Сдвиньте системную плату к задней части корпуса
, чтобы извлечь разъемы на системной плате из разъемов корпуса.
22.
Приподнимите системную плату и выньте ее из компьютера
.
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите разъемы на системной плате с разъемами на корпусе и вдвиньте системную плату на место
.
3.
Закрутите четыре винта
, крепящие системную плату к корпусу.
4.
Установите на место видеокарту
(см. раздел
Установка видеокарты на место
).
5.
Установите на место процессор
(см. раздел
Замена процессора
).
6.
Установите на место радиатор процессора
(см. раздел
Установка радиатора процессора на место
).
7.
Установите мини
-плату (см. раздел
Замена мини
-платы
).
8.
Подсоедините кабели к системной плате
.
9.
Установите модуль
(или модули) памяти (см. раздел
Установка модуля памяти
).
10.
Установите на место пластину ввода
/вывода (см. раздел
Установка пластины ввода
/вывода на место
).
11.
Установите на место вентилятор системного блока
(см. раздел
Установка вентилятора системного блока
).
12.
Установите на место панель ввода
/вывода (см. раздел
Установка панели ввода
/вывода на место
).
13.
Установите на место батарейку типа «таблетка»
(см. раздел
Замена батареи типа
"таблетка"
).
14.
Установите на место ИК
-плату (см. раздел
Повторная установка ИК
-платы
).
15.
Установите на место пластину кнопки питания
(см. раздел
Установка пластины кнопки питания на место
).
16.
Установите на место отсек диска
(см. раздел
Установка отсека диска на место
).
17.
Установите на место оптический дисковод
(см. раздел
Установка оптического дисковода
).
18.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки на место
).
19.
Установите на место верхнюю пластину
(см. раздел
Установка верхней пластины на место
).

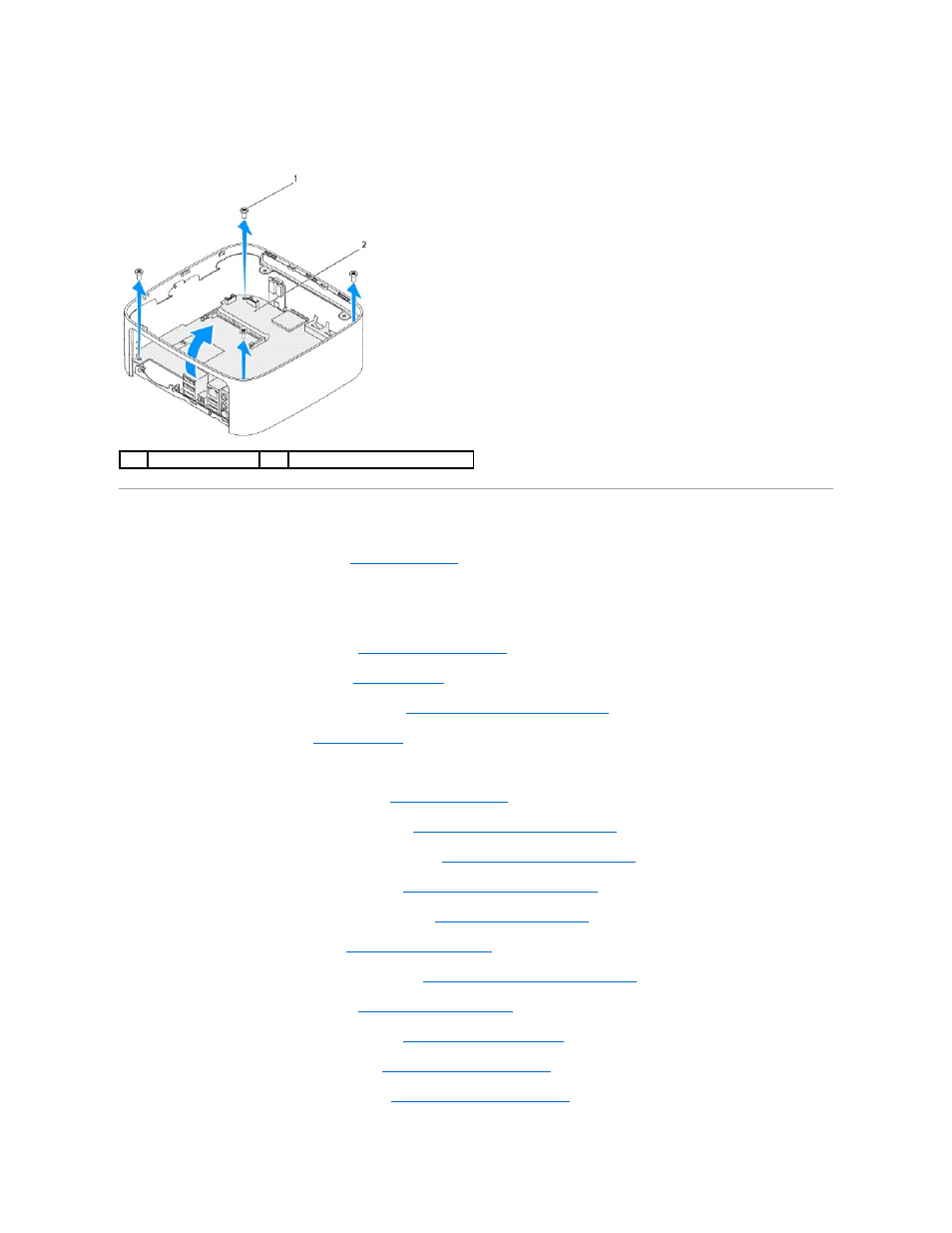

1
винты
(4)
2
cистемная плата
