Страница 60
15. Отсоедините кабель вентилятора, динамика и кабель USB из соответствующих разъемов на системной плате.
16. Приподнимите системную плату и извлеките ее из компьютера.
17. Переверните системную плату.
18. Извлеките аккумулятор типа «таблетка» (см. раздел
Извлечение батареи типа «таблетка»
).
Установка системной платы
1. Выполните действия, описанные в разделе
Перед началом работы
.
2. Установите на место аккумулятор типа «таблетка» (см. раздел
Замена батареи типа «таблетка»
).
3. Переверните системную плату.
4. Совместите резьбовые отверстия на системной плате с резьбовыми отверстиями на основании компьютера.
5. Закрутите четыре винта, c помощью которых системная плата крепится к основанию компьютера.
6. Снимите панель с аудиоразъемами (см. раздел
Установка панели с аудиоразъемами
).
7. Подсоедините кабель вентилятора, динамика и кабель USB к соответствующим разъемам на системной плате.
8. Установите дочернюю плату (см. раздел
Установка дочерней платы
).
9. Установите на место упор для рук (см. раздел
Установка упора для рук
).

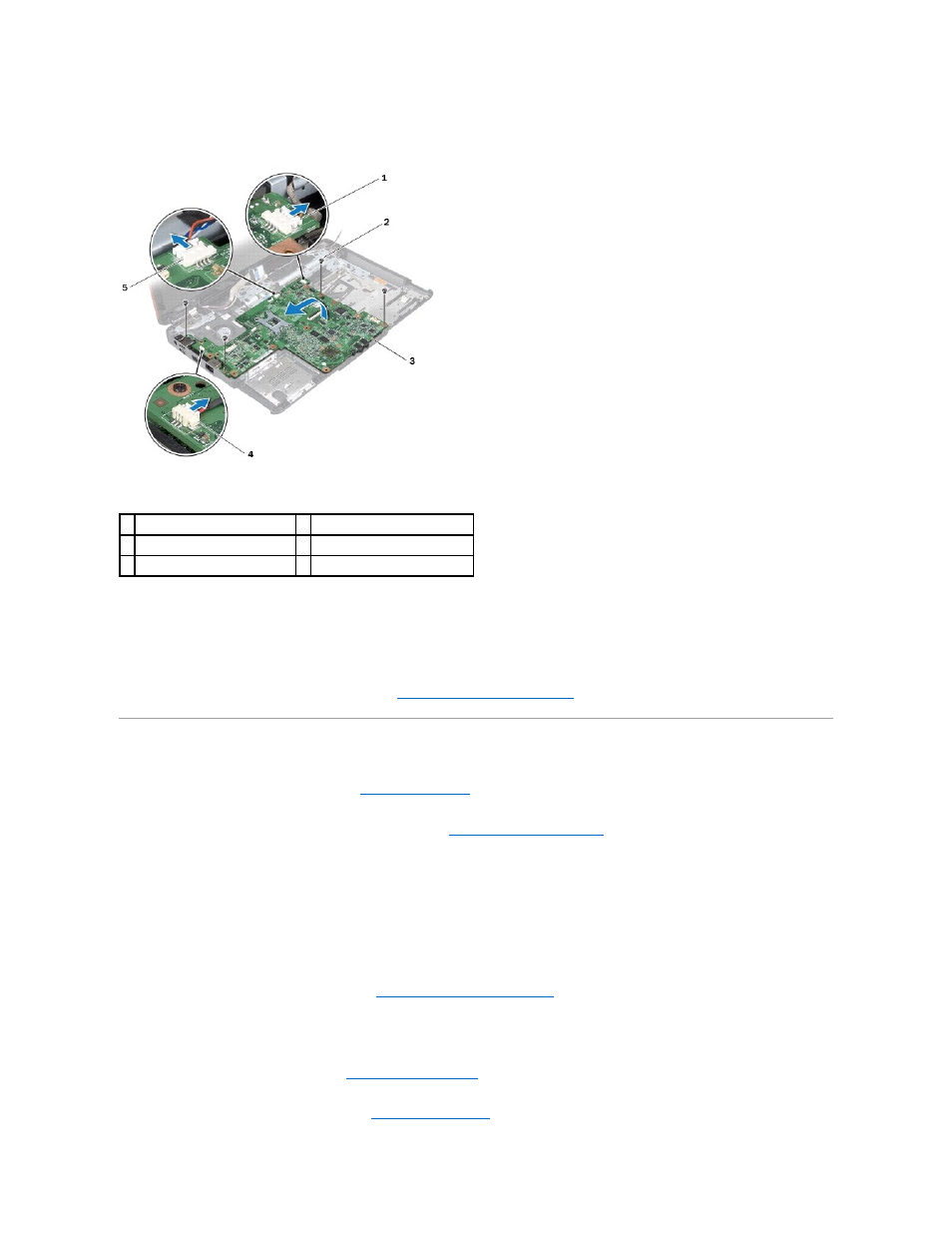

1 разъем кабеля модуля USB
2 винты (4)
3 cистемная плата
4 разъем кабеля вентилятора
5 разъем кабеля динамика
