8. Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения.
Установка модуля процессора
1. Выполните действия, описанные в разделе Перед началом работы .
2. Расположите модуль процессора таким образом, чтобы его угол с контактом «1» совместился с углом с контактом «1» гнезда с нулевым
усилием сочленения, затем вставьте модуль процессора.
Если модуль процессора установлен правильно, все четыре угла будут расположены на одной высоте. Если один или несколько углов модуля
расположены выше других, модуль установлен неправильно.
3. Поворачивайте эксцентрик гнезда процессора по часовой стрелке, чтобы закрепить модуль процессора на системной плате.
4. Установите на место радиатор процессора (см. раздел Установка радиатора процессора ).
5. Установите мини-плату (см. раздел Замена мини-платы ).
6. Установите модуль (или модули) памяти (см. раздел Установка модуля памяти ).

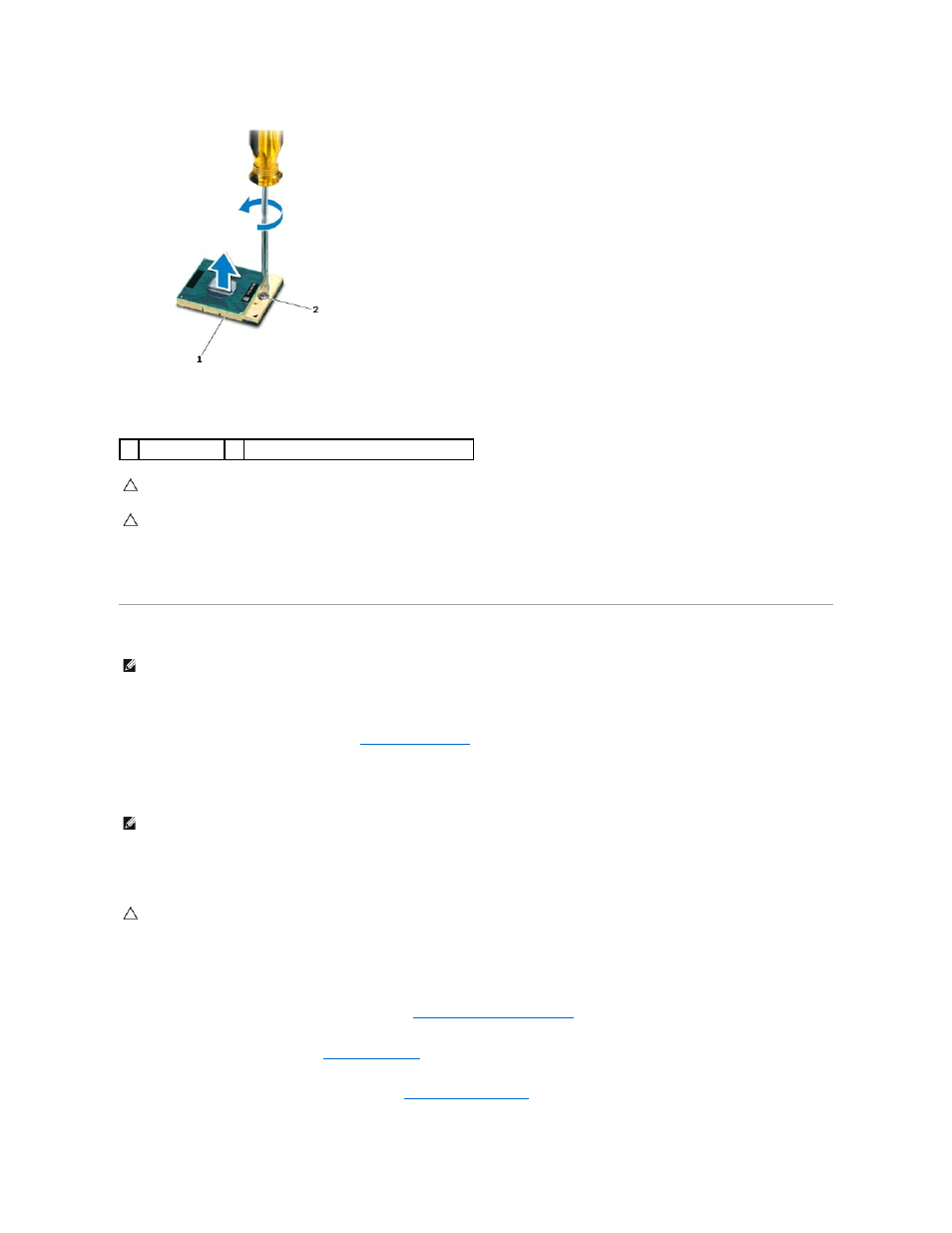

1 гнездо ZIF 2 эксцентрик гнезда процессора
ПРЕДУПРЕЖДЕНИЕ. Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке
радиатора процессора . Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок.
ПРЕДУПРЕЖДЕНИЕ. При извлечении модуля процессора потяните модуль вверх, не допуская перекосов. Следите за тем, чтобы не
погнуть контакты модуля процессора .
ПРИМЕЧАНИЕ. Если устанавливается новый процессор, в комплект поставки будет входить новый блок радиатора, включающий
прикрепленную термоохлаждающую накладку, либо новая термоохлаждающая накладка будет прилагаться к документации, в которой
показан правильный способ установки.
ПРИМЕЧАНИЕ. Треугольник на угле модуля процессора с контактом «1» должен быть совмещен с треугольником на угле с контактом «1»
гнезда с нулевым усилием сочленения.
ПРЕДУПРЕЖДЕНИЕ. Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте
эксцентрика .
