Инструкция по эксплуатации Dell Inspiron 1546 (Late 2009)
Страница 28
12. Отсоедините кабель дисплея и кабель камеры от соответствующих разъемов на системной плате и извлеките кабели из направляющих.
13. Выверните четыре винта, которыми дисплей в сборе крепится к корпусу компьютера.
14. Приподнимите блок дисплея и снимите его с корпуса компьютера.
Установка дисплея в сборе
1. Выполните действия, описанные в разделе
Перед началом работы
.
2. Установите дисплей в соответствующее положение и вверните обратно четыре винта, которыми дисплей в сборе крепится к основанию
компьютера.
3. Уложите кабель дисплея и кабель камеры в направляющие желобки и подсоедините кабели к соответствующим разъемам на системной
плате.
4. Проложите кабели антенны мини-платы и подведите их через слот к нижней панели компьютера.
5. Установите на место клавиатуру (см. раздел
Замена клавиатуры
).
6. Установите на место крышку центральной панели (см. раздел
Установка крышки центральной панели
).
1 направляющие для прокладки
кабеля монитора
2 направляющие для прокладки
кабеля камеры
3 направляющие для прокладки
кабеля платы Mini-Card

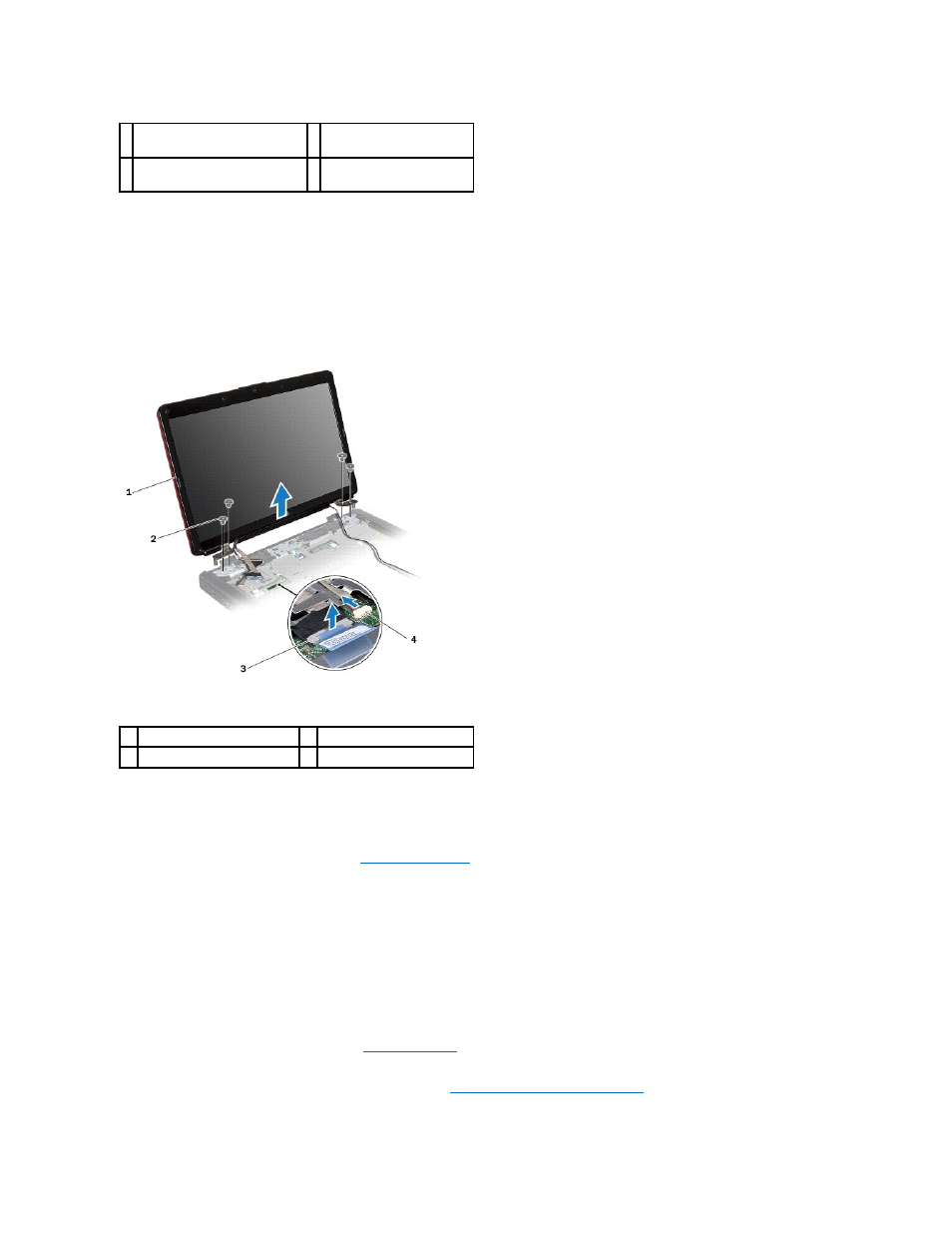

1 дисплей в сборе
2 винты (4)
3 разъем кабеля дисплея
4 разъем кабеля камеры
