5. Выверните винт, которым мини-плата крепится к системной плате.

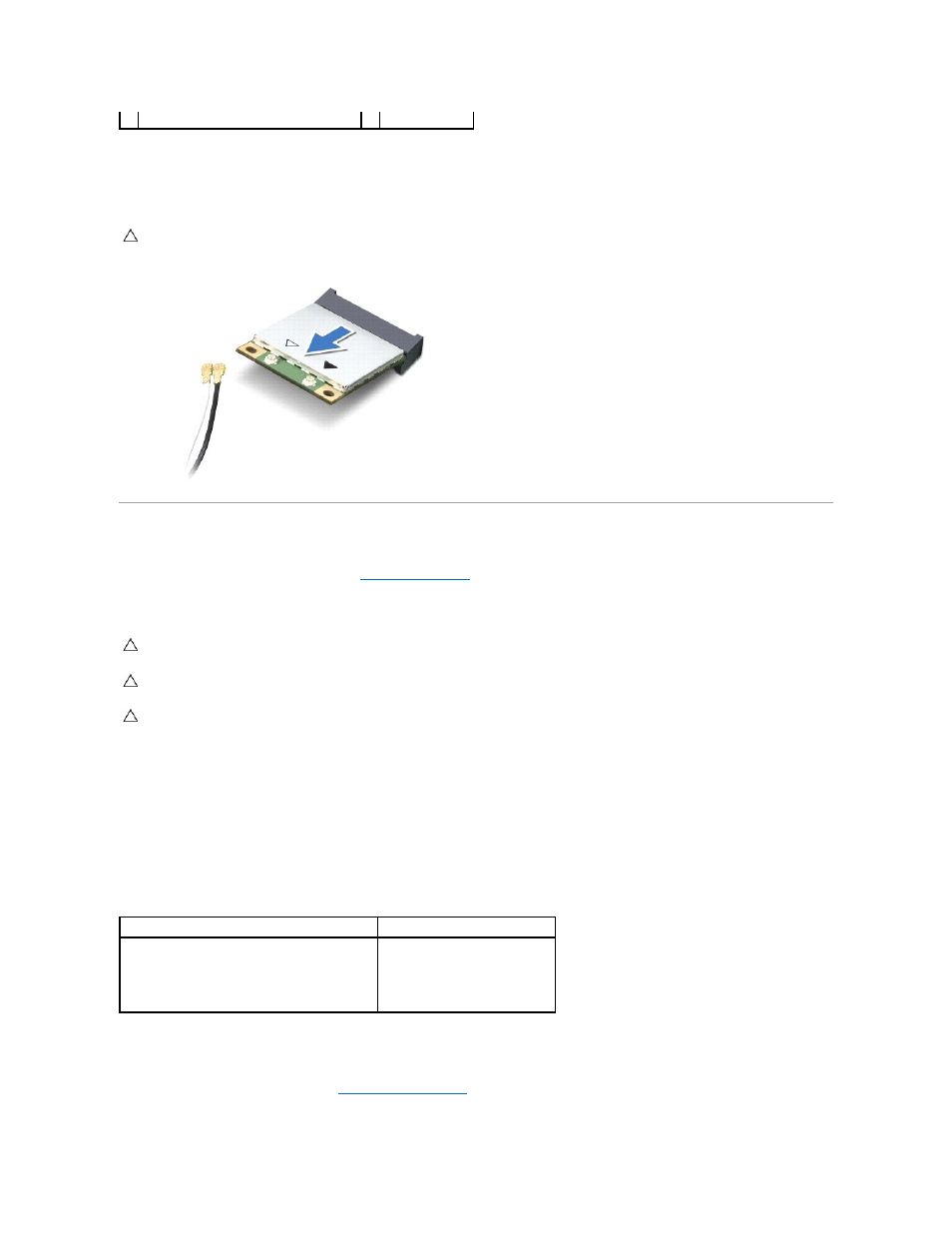

6. Приподнимите мини-плату и извлеките ее из разъема на системной плате.
Замена мини -платы
1. Выполните действия, описанные в разделе Перед началом работы .
2. Выньте мини-плату из упаковки.
3. Вставьте мини-плату под углом 45 градусов в соответствующий разъем на системной плате.
4. Нажмите на другой край мини-платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится
к разъему на системной плате.
5. Подсоедините антенные кабели к мини-плате. В приведенной ниже таблице описывается схема цветов антенных кабелей мини-платы,
поддерживаемой компьютером.
6. Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте.
7. Установите крышку модуля (см. раздел Установка крышки модуля ).
3 разъем на системной плате 4 винт
ПРЕДУПРЕЖДЕНИЕ. Извлеченную из компьютера мини-плату следует хранить в защитной антистатической упаковке (см. раздел
«Защита от электростатического разряда» в инструкциях по технике безопасности , прилагаемых к компьютеру).
ПРЕДУПРЕЖДЕНИЕ. Приложив небольшое усилие, осторожно установите плату на место. Если вы будете нажимать слишком
сильно , вы можете повредить разъем.
ПРЕДУПРЕЖДЕНИЕ. Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при установке
чувствуется сопротивление , проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ПРЕДУПРЕЖДЕНИЕ. Во избежание повреждения платы Mini-Card никогда не размещайте кабели под платой.
Разъемы на мини -плате Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основная сеть WLAN (белый треугольник)
Вспомогательная сеть WLAN (черный треугольник)
белый
черный
