Извлечение
камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) плату сенсорного экрана
e) экран системной платы
f) экран платы ввода-вывода
g) плату WLAN
h) оптический дисковод
i) жесткий диск
j) датчик вскрытия корпуса
k) плату кнопки питания
l) плату преобразователя
m) вентилятор процессора
n) блок питания
o) радиатор в сборе
p) вентилятор блока питания
q) системную плату
r) панель дисплея
3.

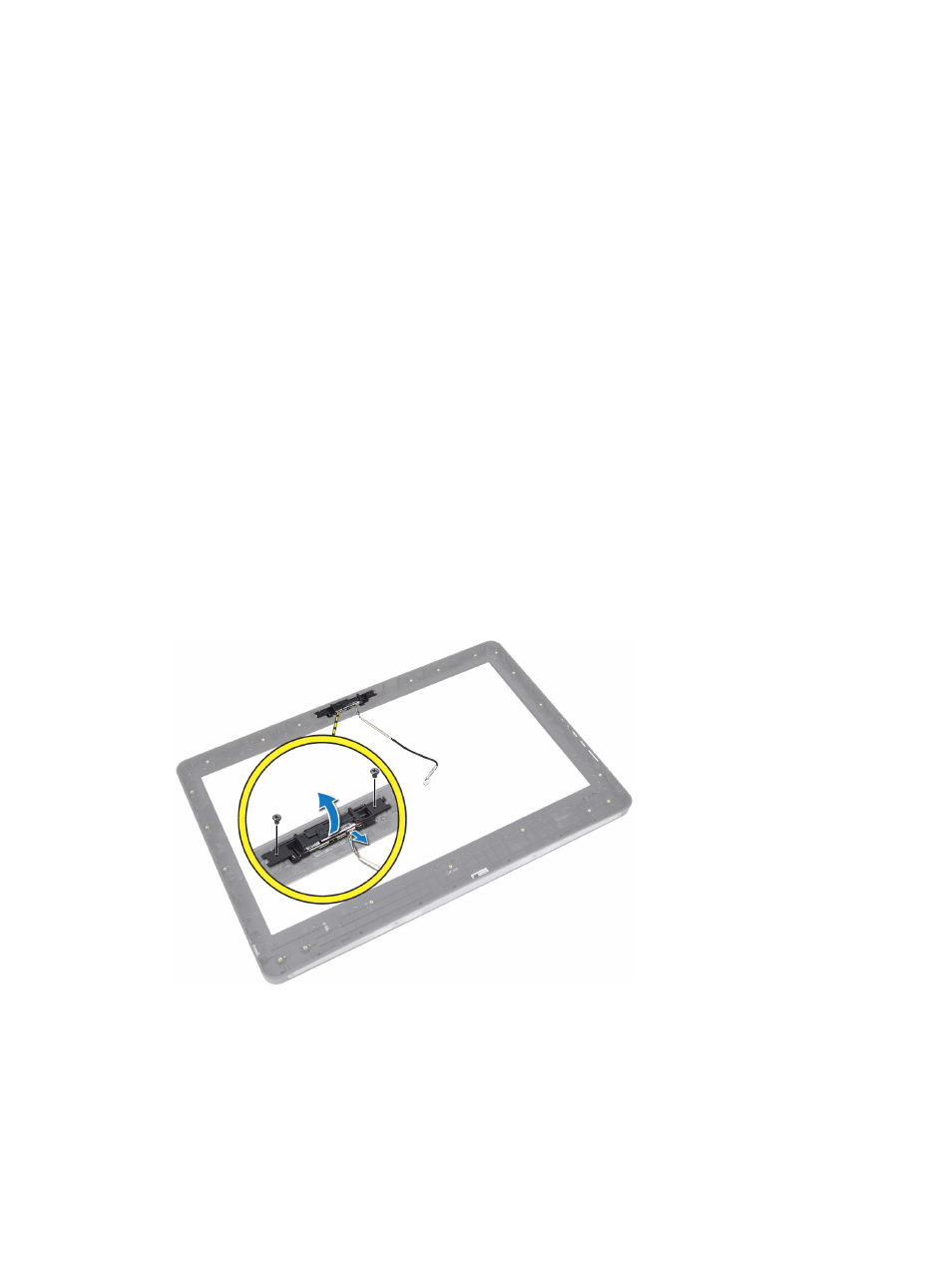

Отсоедините
кабель камеры от разъема на модуле камеры. Выверните винты, которыми камера крепится к
панели
дисплея. Снимите модуль камеры с панели дисплея.
