a) стойку VESA
b) заднюю крышку
3.

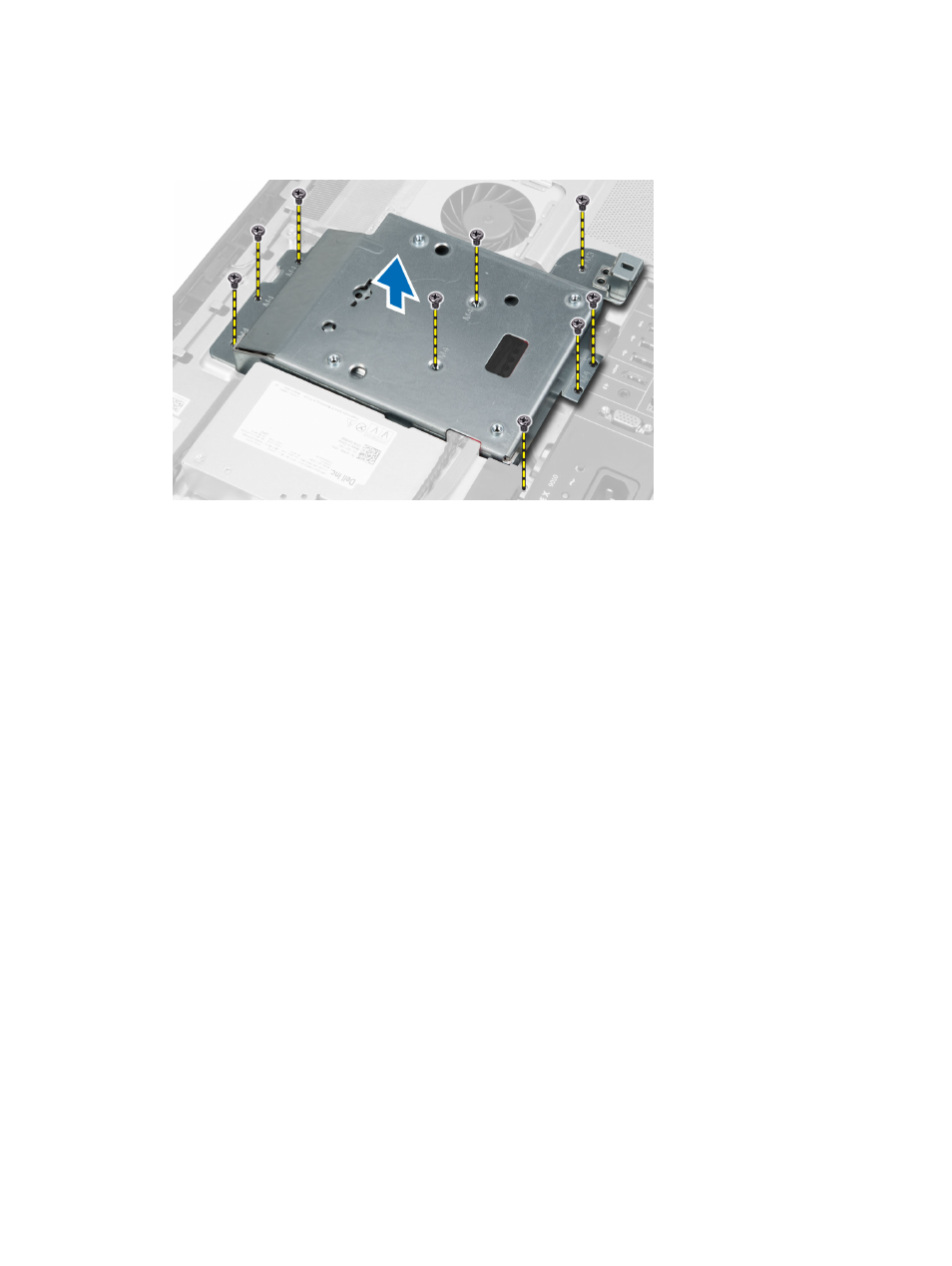

Выверните
винты, которыми крепление VESA крепится к компьютеру. Снимите крепление с компьютера.
Установка
крепления VESA
1.
Выровняйте
крепление и установите его на заднюю часть компьютера.
2.
Затяните
винты, чтобы прикрепить крепление VESA к компьютеру.
3.
Установите
:
a) заднюю крышку
b) стойку VESA
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы сенсорного экрана
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
3.
Нажмите
на края защитного экрана платы сенсорного экрана, чтобы высвободить его из фиксирующих
пазов
, расположенных на корпусе, и снимите защитный экран платы сенсорного экрана с корпуса.
Отсоедините
кабель системной платы от разъема платы сенсорного экрана. Приподнимите защелку разъема
и
отсоедините кабели платы сенсорного экрана от платы сенсорного экрана.
15
