Страница 16: Платы сенсорного экрана, Снятие, Платы преобразователя

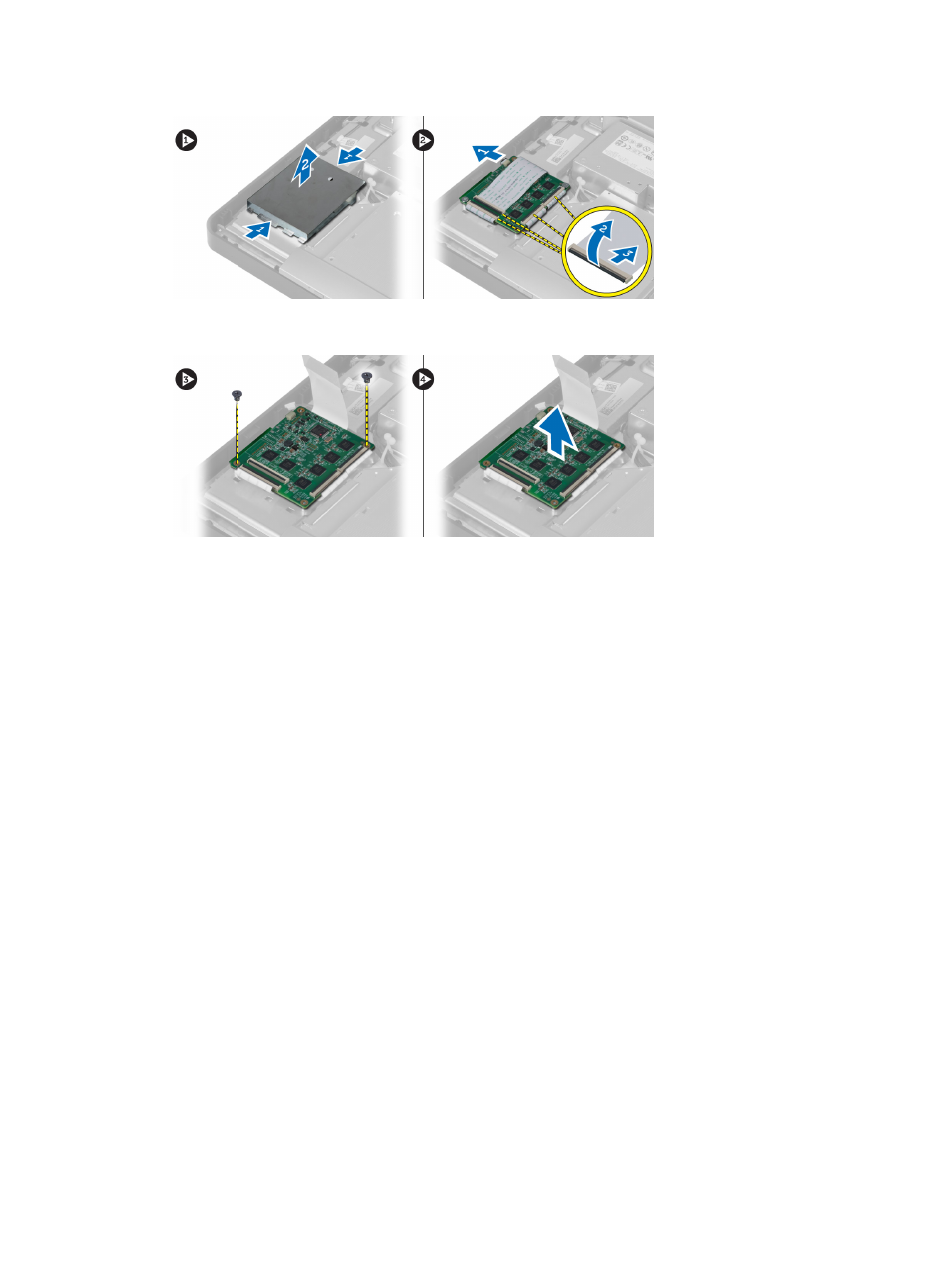

4.
Выверните
винты, которыми плата сенсорного экрана крепится к корпусу. Приподнимите плату сенсорного
экрана
и снимите ее с корпуса.
Установка
платы сенсорного экрана
1.
Затяните
винты, чтобы прикрепить плату сенсорного экрана к корпусу.
2.
Подсоедините
все кабели платы сенсорного экрана к разъемам на плате сенсорного экрана и закройте
защелки
.
3.
Подсоедините
кабель системной платы к разъему кабеля на плате сенсорного экрана.
4.
Выровняйте
защитный экран платы сенсорного экрана и нажмите на его края, чтобы зафиксировать его в
пазах
; при этом должен раздаться щелчок.
5.
Установите
:
a) крепление VESA
b) заднюю крышку
c) стойку VESA
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
платы преобразователя
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
3.
Отсоедините
кабель подсветки и кабель преобразователя от платы преобразователя. Выверните винты,
которыми
плата преобразователя крепится к компьютеру. Снимите плату преобразователя с компьютера.
16
