Установка
экрана панели ввода-вывода
1.
Подсоедините
кабель разъема питания.
2.
Установите
экран панели ввода-вывода на компьютер.
3.
Установите
разъем питания и прикрепите его к гнезду. Затяните винты, чтобы прикрепить экран панели
ввода
-вывода к корпусу компьютера.
4.
Затяните
винты, которыми разъем питания крепится к экрану панели ввода-вывода.
5.
Установите
панель ввода-вывода на компьютер.
6.
Установите
:
a) вентилятор блока питания
b) экран системной платы
c) крепление VESA
d) заднюю крышку
e) стойку VESA
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы кнопки питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
3.

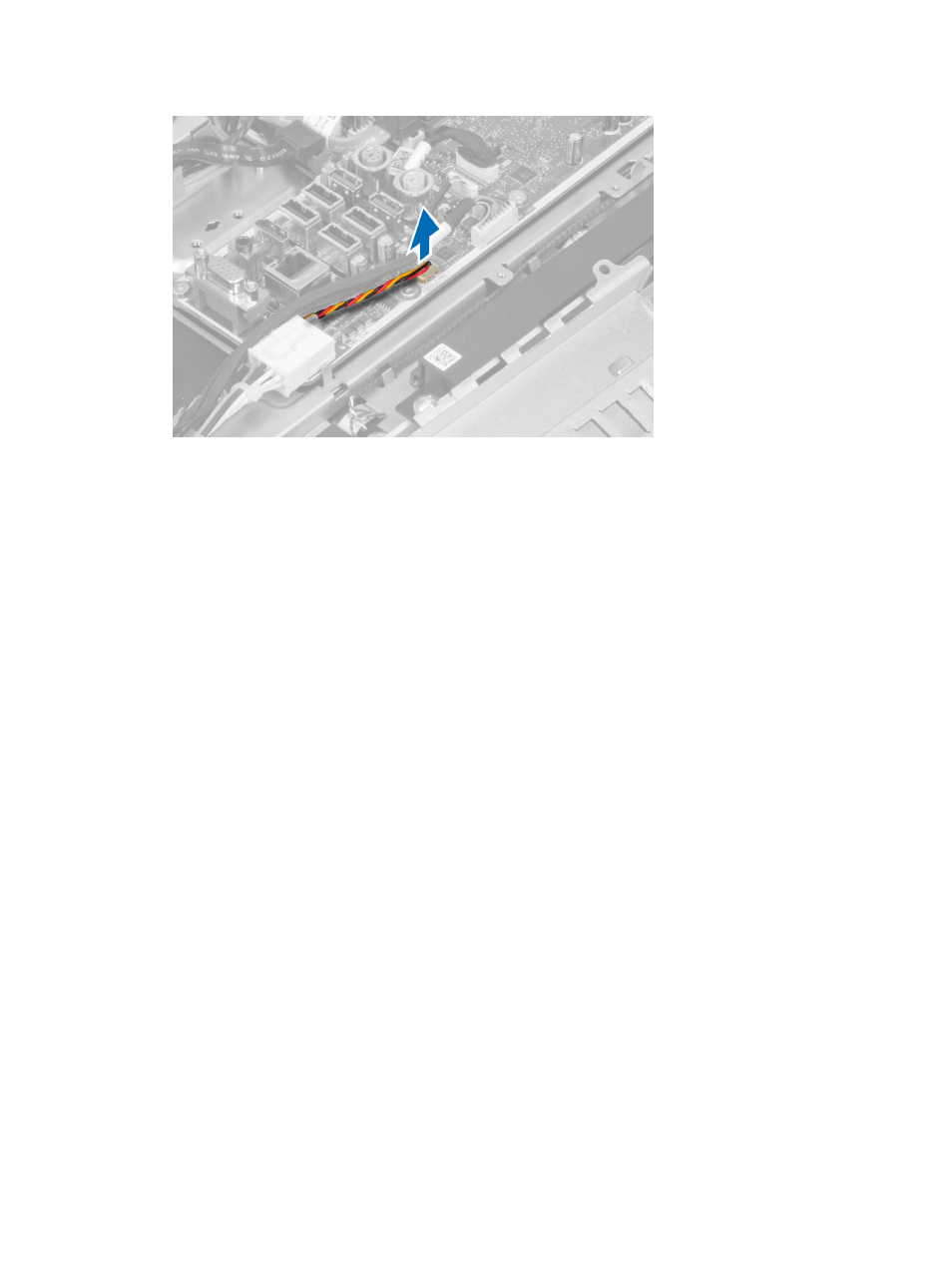

Отсоедините
кабель кнопки питания от платы. Снимите плату кнопки питания с корпуса компьютера.
