10. Приподнимите и извлеките мини -плату из разъема дочерней платы.
Установка мини -платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Выньте мини -плату из упаковки.
3. Вставьте разъем мини -платы под углом 45 градусов в разъем на дочерней плате.
4. Нажмите на другой край мини -платы, чтобы он вошел в слот на дочерней плате, и вверните обратно винт, которым мини-плата крепится к
разъему на дочерней плате .
5. Подсоедините к устанавливаемой мини -плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини -платы, поддерживаемой компьютером.

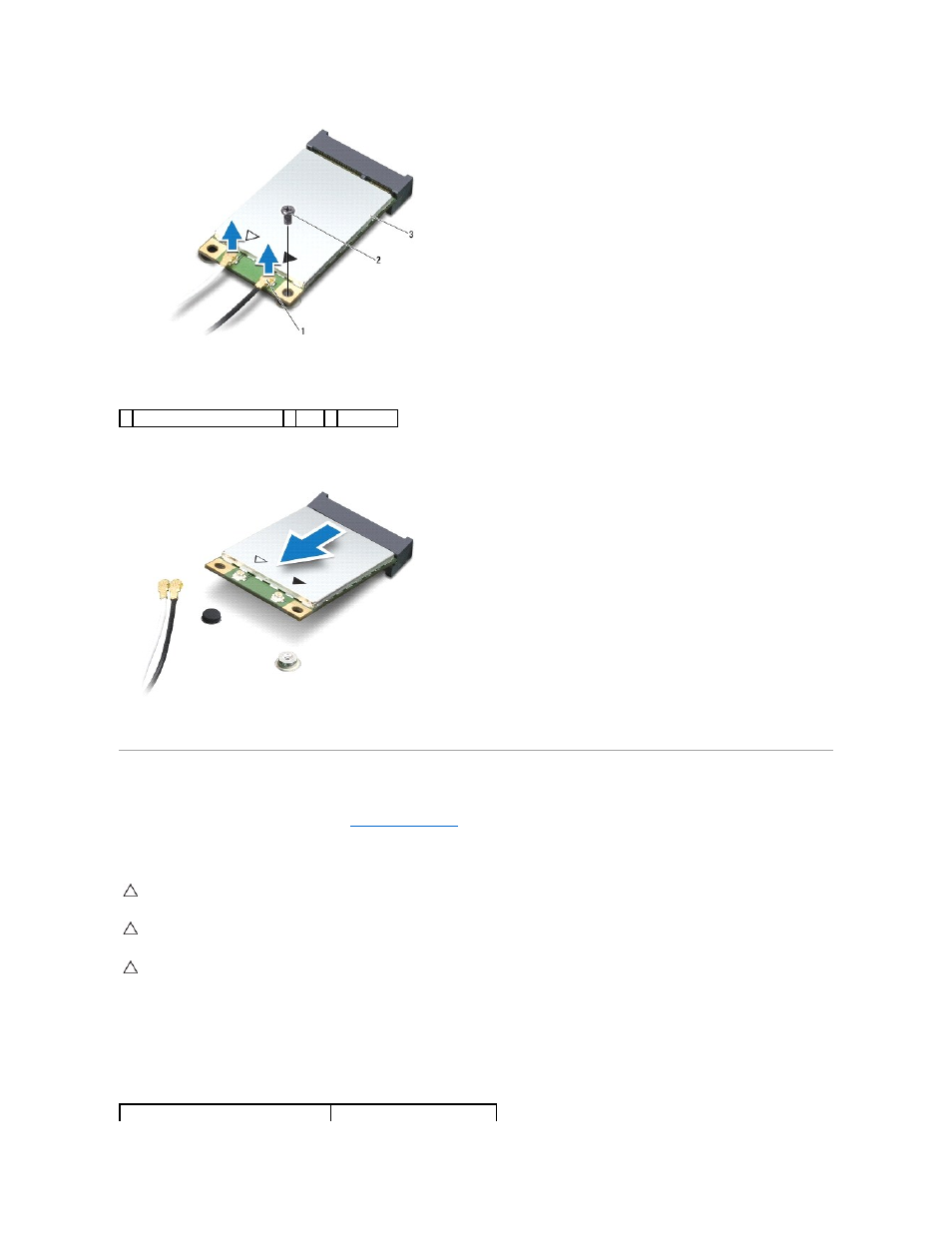

1 разъемы антенных кабелей (2) 2 винт 3 мини-плата
ПРЕДУПРЕЖДЕНИЕ . Приложив небольшое усилие , осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем .
ПРЕДУПРЕЖДЕНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление , проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения мини -платы никогда не размещайте кабели под платой.
Разъемы на мини -плате Схема цветов антенных кабелей
