Плата ввода-вывода
Руководство по обслуживанию Dell™ Inspiron™ N7010
Извлечение платы ввода -вывода
Установка платы ввода -вывода
Извлечение платы ввода -вывода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите крышку модуля (см. раздел Снятие крышки модуля ).
4. Выполните инструкции с шаг 4 по шаг 6 в Извлечение жесткого диска .
5. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
6. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
7. Снимите упор для рук (см. раздел Снятие упора для рук ).

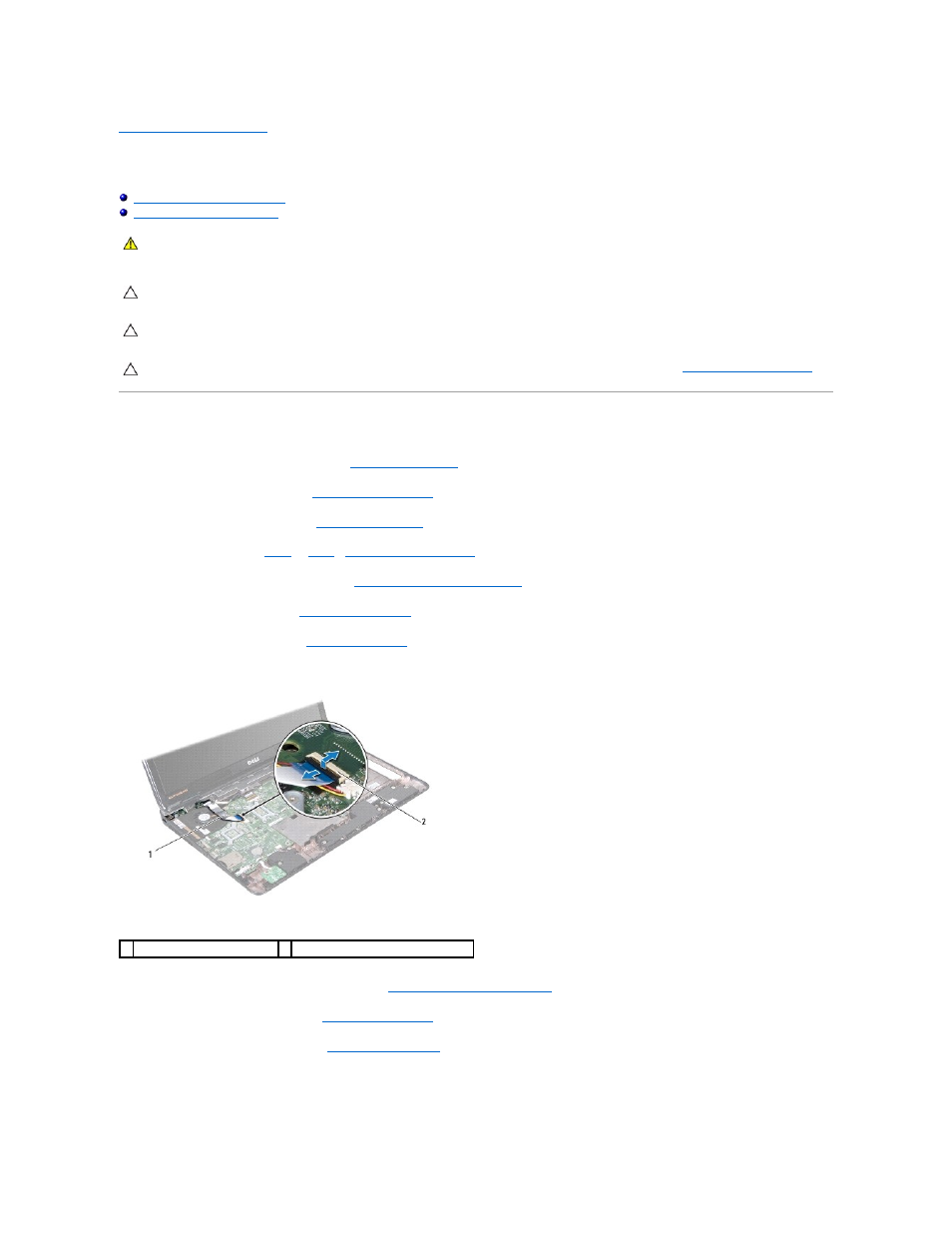

8. Отсоедините кабель платы ввода -вывода от разъема на системной плате.
9. Снимите блок вентилятора процессора (см. раздел Удаление вентилятора процессора ).
10. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
11. Снимите среднюю крышку (см. раздел Снятие средней крышки ).
12. Приподнимите плату ввода -вывода и извлеките ее из корпуса компьютера.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .
1 кабель платы ввода-вывода 2 разъем кабеля платы ввода-вывода
