Установка дисплея в сборе – Инструкция по эксплуатации Dell Inspiron 17 (N7010, Mid 2010)
Страница 24
11.
Удерживая блок дисплея в соответствующем положении
, вверните обратно четыре винта (по два с каждой стороны), которыми блок дисплея
крепится к основанию компьютера
.
12.
Снимите блок дисплея с направляющих штырей в основании компьютера
.
Установка дисплея в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите блок дисплея с направляющими штырями в основании компьютера
.
3.
Вверните обратно четыре винта
, которыми блок дисплея крепится к основанию компьютера.
4.
Подключите кабель дисплея к разъему системной платы и вверните обратно заземляющий винт кабеля дисплея
.
5.
Подключите антенные кабели мини
-платы к разъемам на мине- плате.
6.
Переверните компьютер и закрутите два винта
, которыми дисплей в сборе крепится к основанию компьютера.
7.
Установите на место упор для рук
(см. раздел
Установка упора для рук
).
8.
Установите на место клавиатуру
(см. раздел
Обратная установка клавиатуры
).
9.
Выполните инструкции с
шаг
5
по
шаг
7
в
Установка жесткого диска
.
10.
Установите крышку модуля
(см. раздел
Установка крышки модуля
).
11.
Установите на место оптический дисковод
(см. раздел
Установка оптического дисковода
).
12.
Установите аккумулятор обратно
(см. раздел
Установка аккумулятора
).

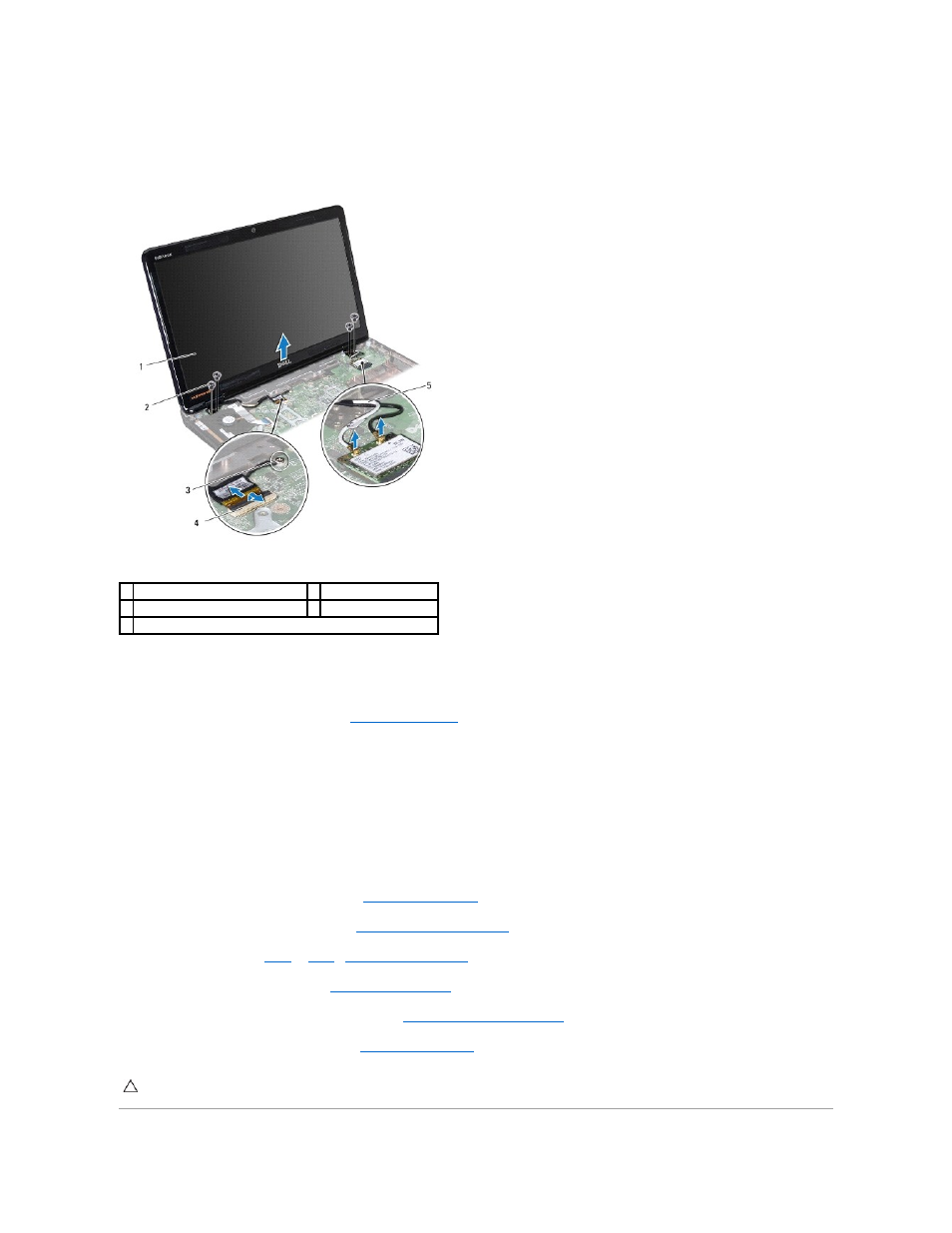

1 дисплей в сборе
2 винты (4)
3 заземляющий винт кабеля дисплея
4 разъем кабеля дисплея
5 антенные кабели мини-платы
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
