Установка панели дисплея
1. Выполните действия , описанные в разделе Перед началом работы .
2. Вверните обратно восемь винтов (по четыре с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
3. Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой .
4. Для правильной установки панели дисплея на крышку дисплея используйте направляющие штыри .
5. Вверните обратно восемь винтов , которыми панель дисплея крепится к крышке дисплея.
6. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
7. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Шарниры дисплея

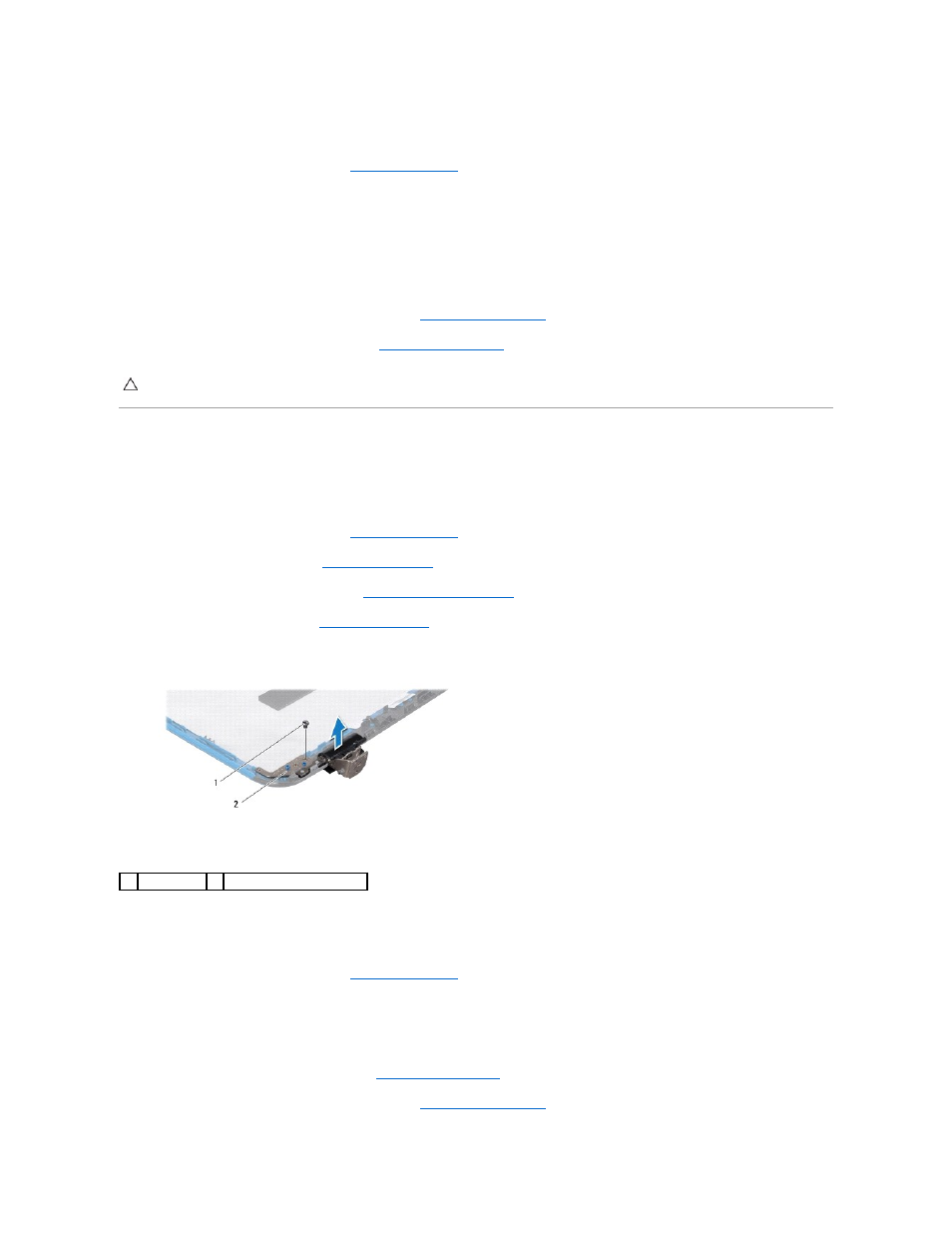

Снятие шарниров дисплея
1. Выполните действия , описанные в разделе Перед началом работы .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
5. Выверните два винта (по одному с каждой стороны), которыми шарниры дисплея крепятся к крышке дисплея, и снимите их.
Обратная установка шарниров дисплея
1. Выполните действия , описанные в разделе Перед началом работы .
2. Для правильной установки шарниров дисплея на крышку дисплея используйте направляющие штыри . Убедитесь, что антенные кабели мини-
платы и кабель дисплея уложены в пазах шарниров .
3. Вверните обратно два винта (по одному на каждом шарнире), которыми шарниры дисплея крепятся к крышке дисплея.
4. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
5. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
ПРЕДУПРЕЖДЕНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно
внутри корпуса . В противном случае можно повредить компьютер.
1 винты (2) 2 шарниры дисплея (2)
