154
Установка и снятие компонентов
4 Отсоедините кабели питания и передачи данных от задней панели
дисковода гибких дисков.
ПРИМЕЧАНИЕ: Если в компьютере установлена 16-канальная плата
PCI Express, эта плата может мешать доступу к разъемам дисковода
гибких дисков. Перед отсоединением кабелей дисковода гибких дисков
снимите эту плату
(см. “Удаление плат PCI/PCI Express” на стр. 140).
5 Отсоедините кабель передачи данных от разъема системной платы.

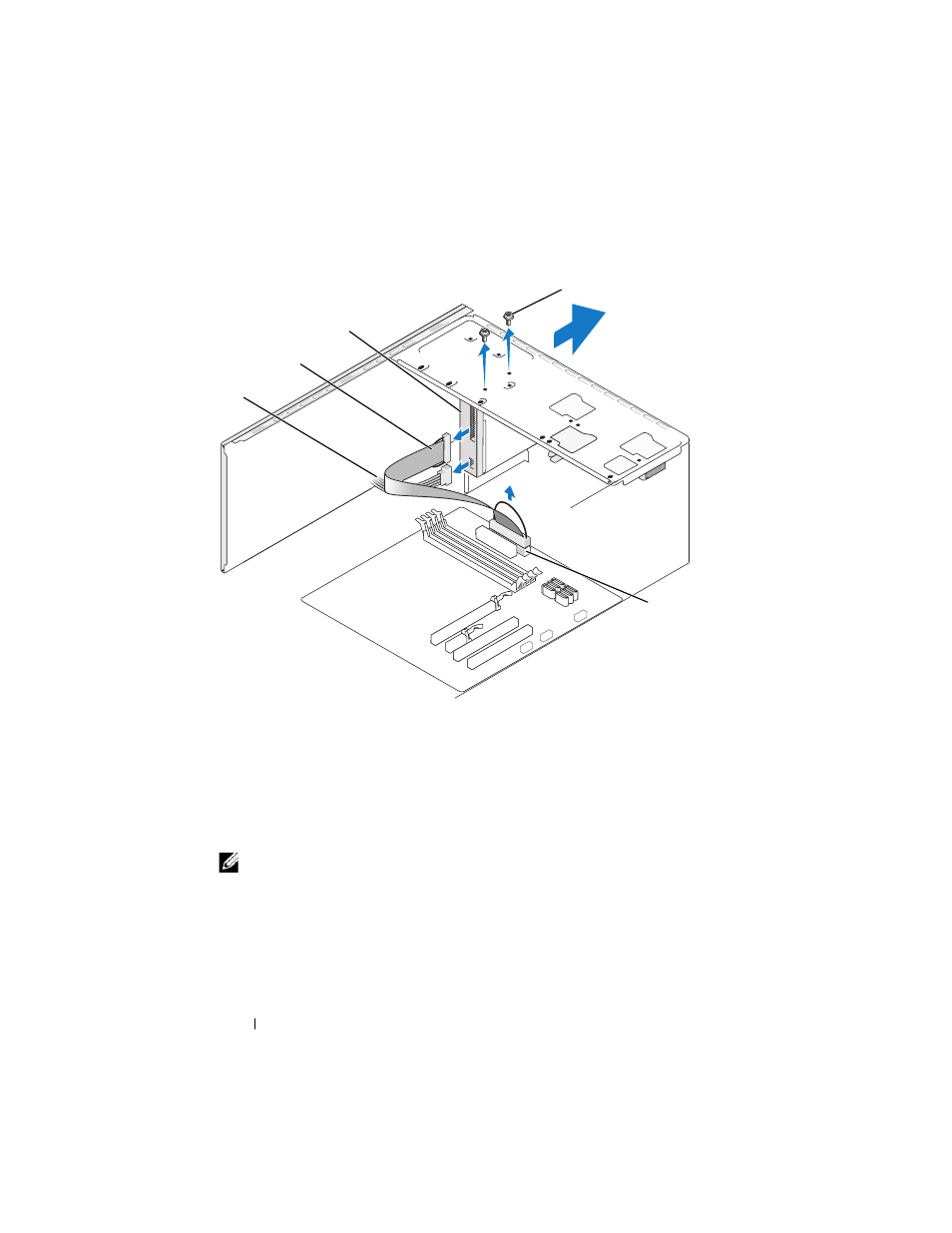

6 Открутите два винта, крепящих дисковод гибких дисков.
1
дисковод гибких дисков
2
кабель передачи
данных
3
кабель питания
4
разъем на системной
плате
5
винты (2 шт.)
2
4
3
1
5
