Установка и снятие компонентов
139
12 Закрепите удерживающую скобу платы, вновь поставив и затянув винт.
13 Присоедините к плате все необходимые кабели.
Информацию о подключении кабелей см. в документации на плату.

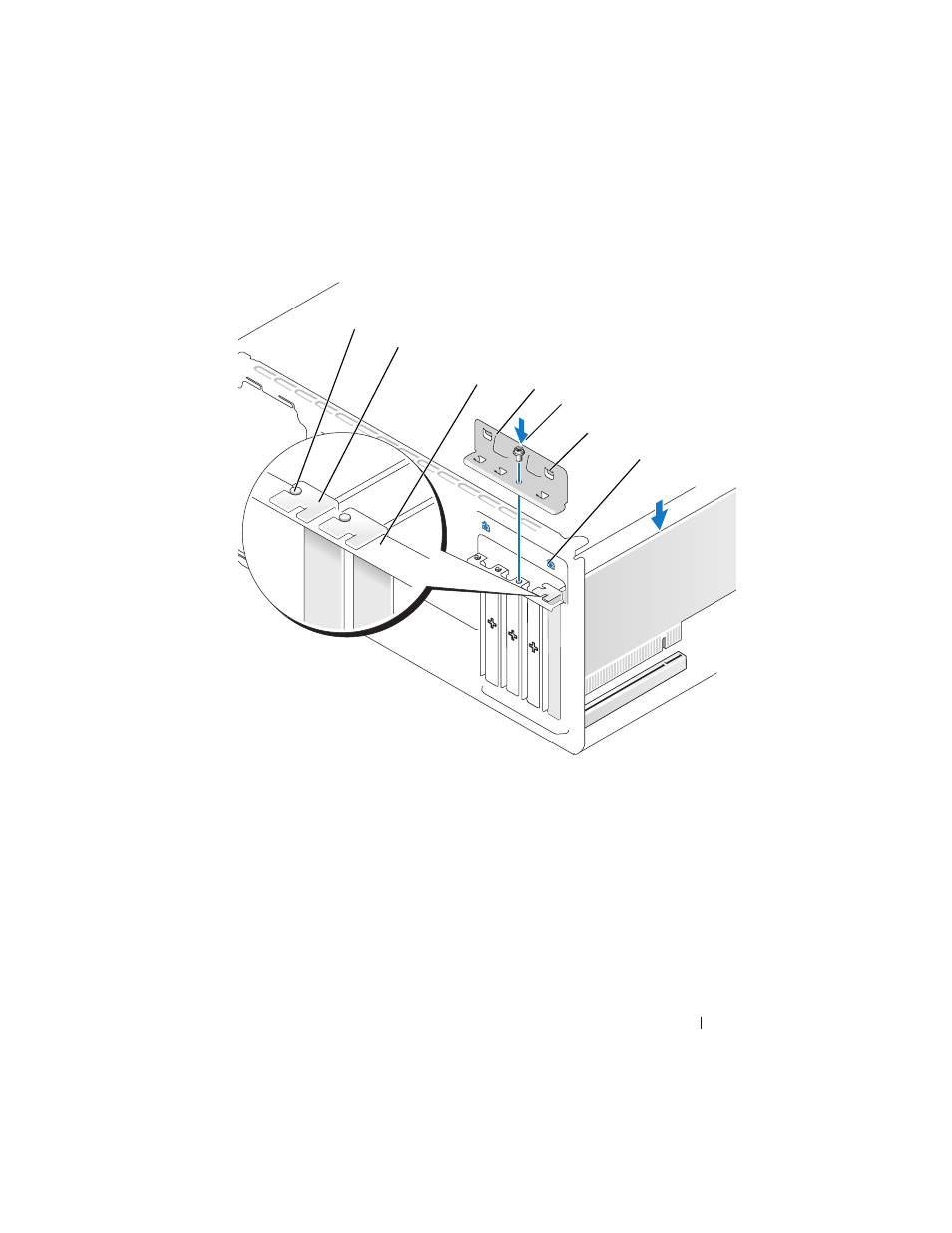

1
винт крепления к
направляющей
2
Заглушка
3
выравнивающая
пластина
4
удерживающая скоба
платы
5
винт
6
направляющий
выступ (2 шт.)
7
направляющий вырез
(2 шт.)
1
2
3
4
6
7
5
