Установка и снятие компонентов
6 Вновь вставьте и затяните четыре винта крепления жесткого диска.
7 Подключить к дисководу кабель питания и кабель передачи данных.
8 Подключите кабель передачи данных к системной плате.
9 Убедитесь, что все кабели подключены правильно и надежно.
10 Закройте крышку компьютера (см. “Замена крышки корпуса
ВНИМАНИЕ: Сначала подсоедините сетевой кабель к сетевому порту
или устройству, а затем – к компьютеру.

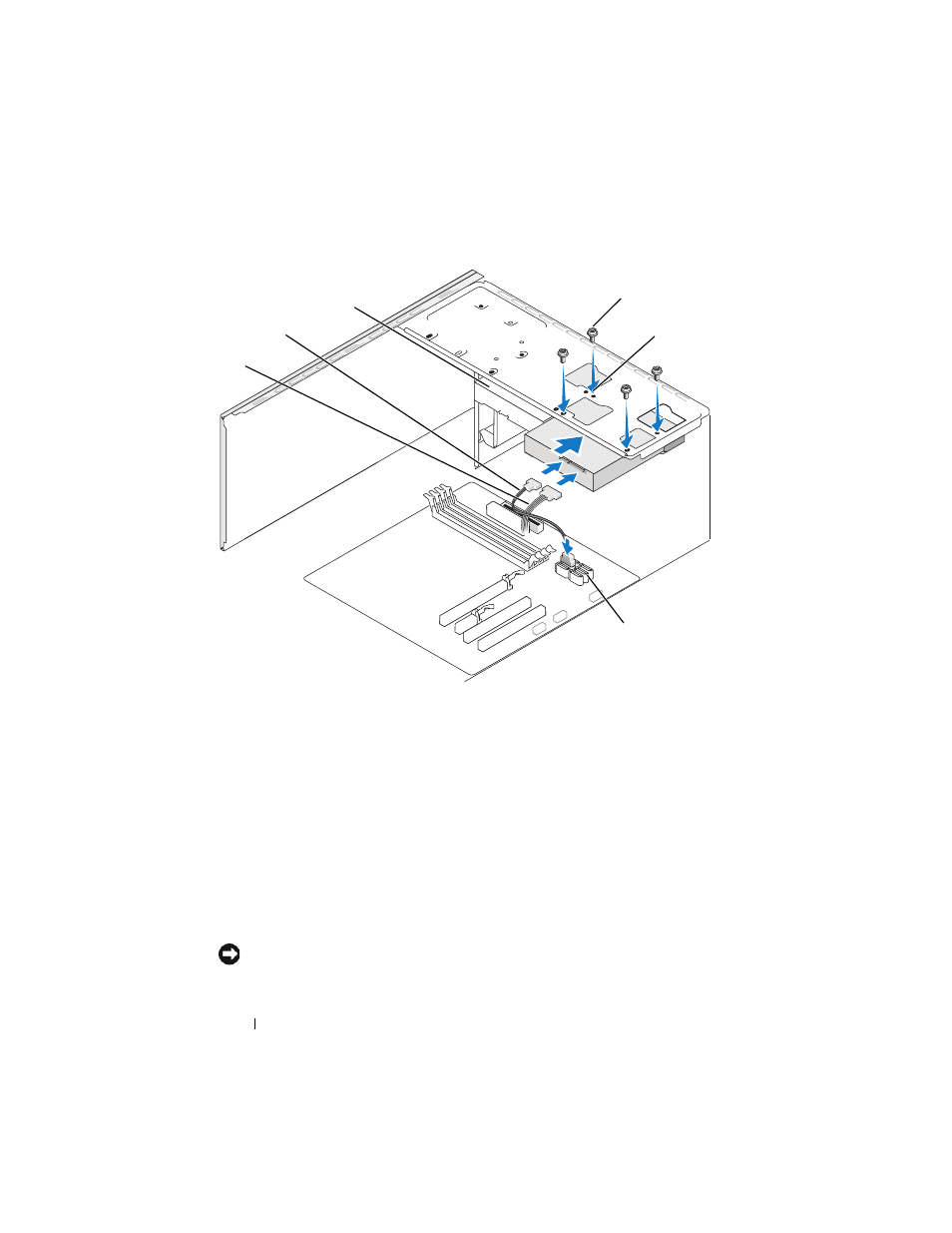

1
второй жесткий диск
(дополнительный)
2
кабель питания
3
кабель передачи
данных Serial ATA
4
разъем на системной
плате
5
винты (4 шт.)
6
отверстия для винтов
в отсеке жесткого
диска (4)
2
4
3
1
5
6
