148
Установка и снятие компонентов

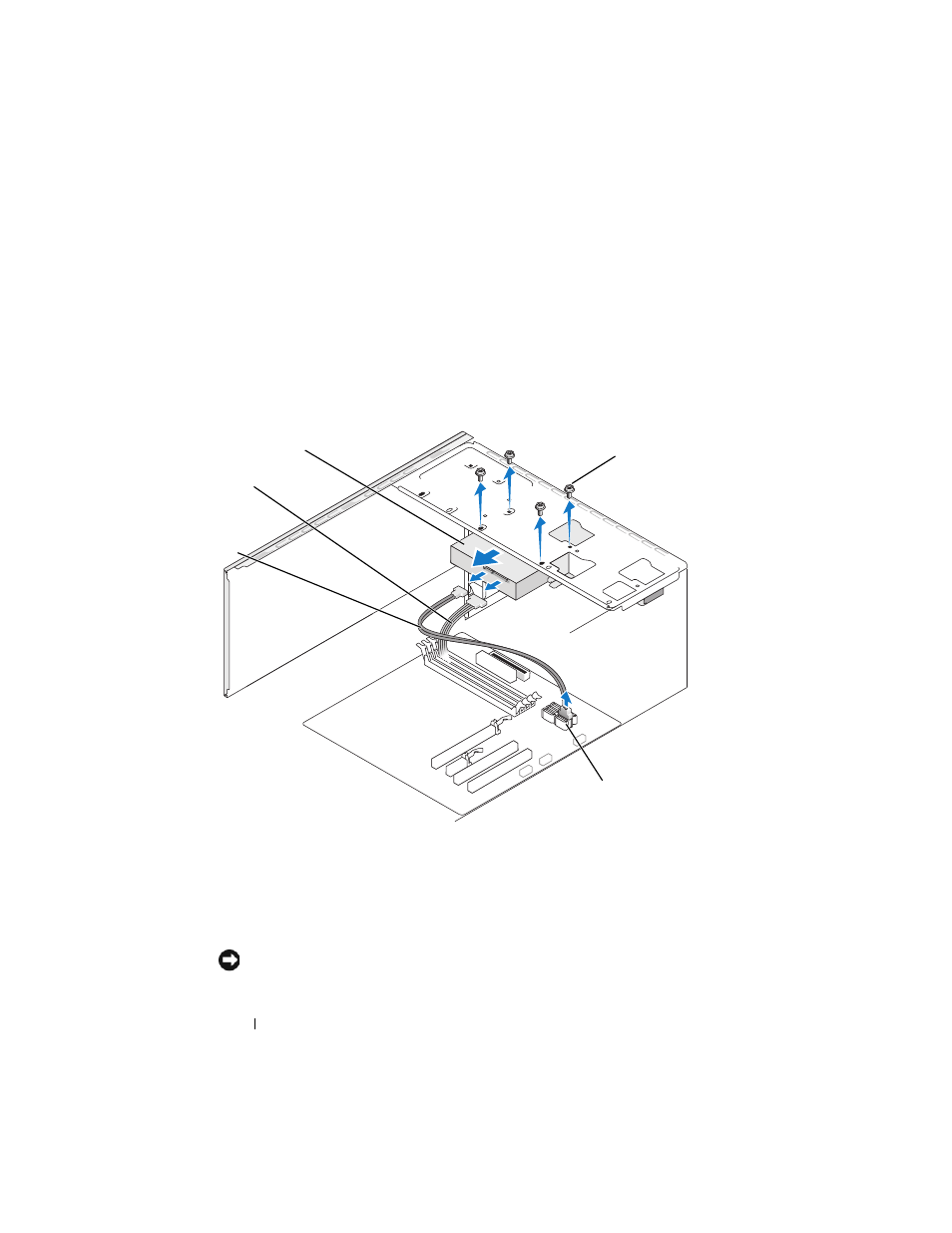

Удаление жесткого диска
1 Выполните инструкции раздела “Перед началом” на стр. 119.
2 Снимите крышку компьютера (см. “Снятие крышки корпуса
3 Отсоедините от жесткого диска кабель питания и кабель передачи
данных.
4 Отсоедините кабель передачи данных от разъема системной платы.
5 Снимите четыре винта крепления жесткого диска.
ВНИМАНИЕ: Старайтесь не царапать отверткой отверстия для
винтов, т.к. можно повредить открытую печатную плату жесткого диска.
1
жесткий диск
2
кабель
питания
3
кабель передачи
данных Serial ATA
4
разъем на системной
плате
5
винты (4 шт.)
2
4
3
1
5
