56 | Извлечение системной платы
6 Выверните винты
,
которыми системная плата в сборе крепится к упору для рук
в сборе .
7 Приподнимите системную плату в сборе под углом и высвободите ее порты из
пазов на упоре для рук в сборе .
8 Выдвиньте и извлеките системную плату в сборе из защелки на упоре для рук
в сборе .
9 Переверните системную плату в сборе .
10 Извлеките первый модуль памяти , следуя инструкциям с шаг 1 по шаг 2 в
« Извлечение модуля ( или модулей ) памяти » на стр . 23.

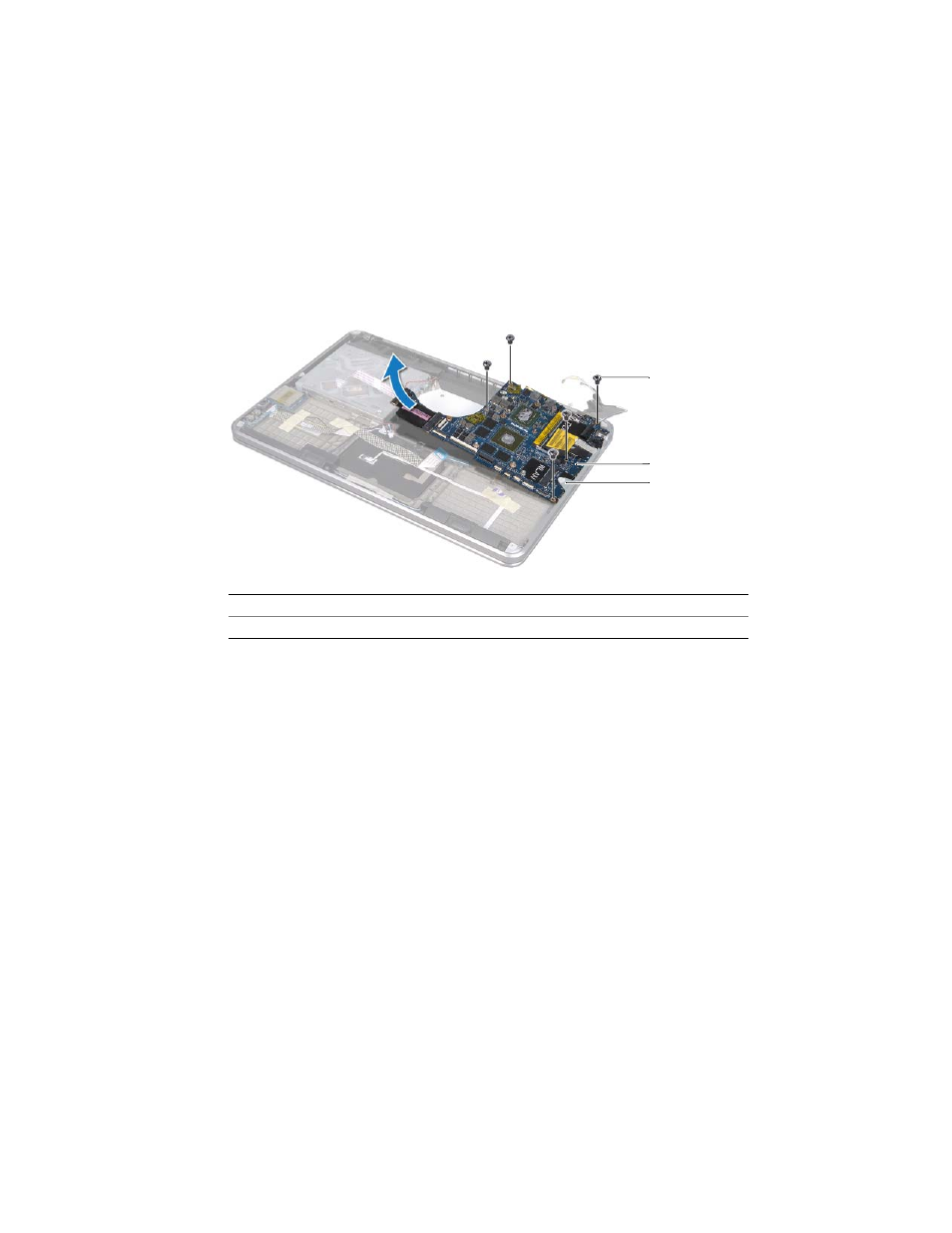

1 винты (5) 2 блок системной платы
3 защелка
2
1
3
