Извлечение оптического дисковода | 31
2 Приподнимите защелку разъема и
,
используя приклеенный язычок
,
отсоедините
кабель оптического дисковода от системной платы .
3 Снимите кабель оптического дисковода с вентилятора
.
4 Извлеките кабель батарейки типа « таблетка » из направляющих на кронштейне
оптического дисковода
.
5 Выверните винт , которым оптический дисковод в сборе крепится к упору для рук
в сборе
.
6 Приподнимите оптический дисковод в сборе под углом и извлеките его из
защелки на упоре для рук в сборе
.

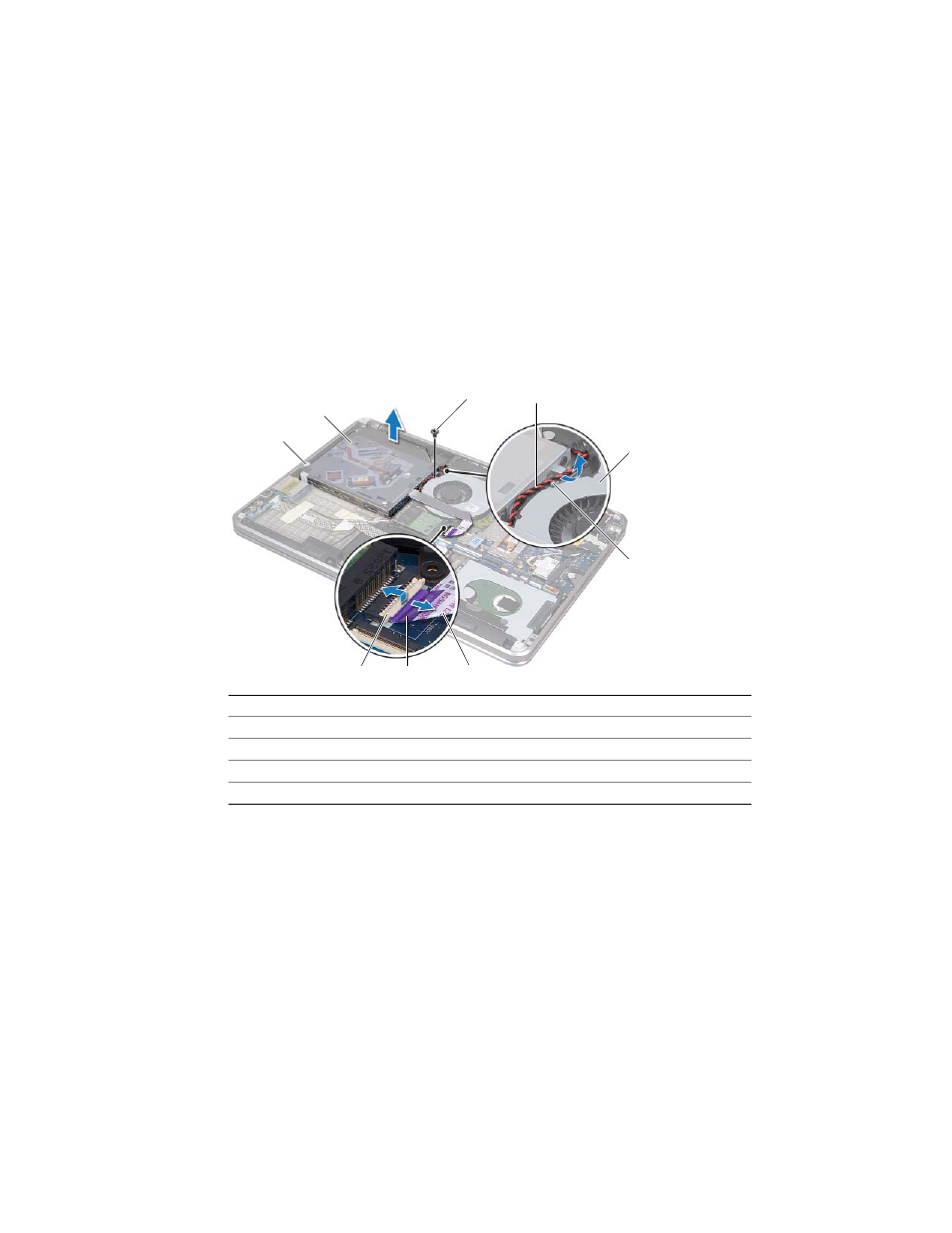

1 защелка 2 оптический дисковод в сборе
3 винт 4 кабель батарейки типа « таблетка »
5 вентилятор 6 направляющие
7 кабель оптического дисковода 8 приклеенный язычок
9 защелка разъема
2
1
9 8 7
6
4 3
5
