Снятие нижней крышки | 13
7 Приподнимите защелку разъема и
,
используя приклеенный язычок
,
отсоедините
кабель платы светодиодного индикатора аккумулятора от системной платы .
8 Извлеките плату светодиодного индикатора аккумулятора из нижней крышки .
См . раздел « Извлечение платы светодиодного индикатора аккумулятора » на
стр . 15.

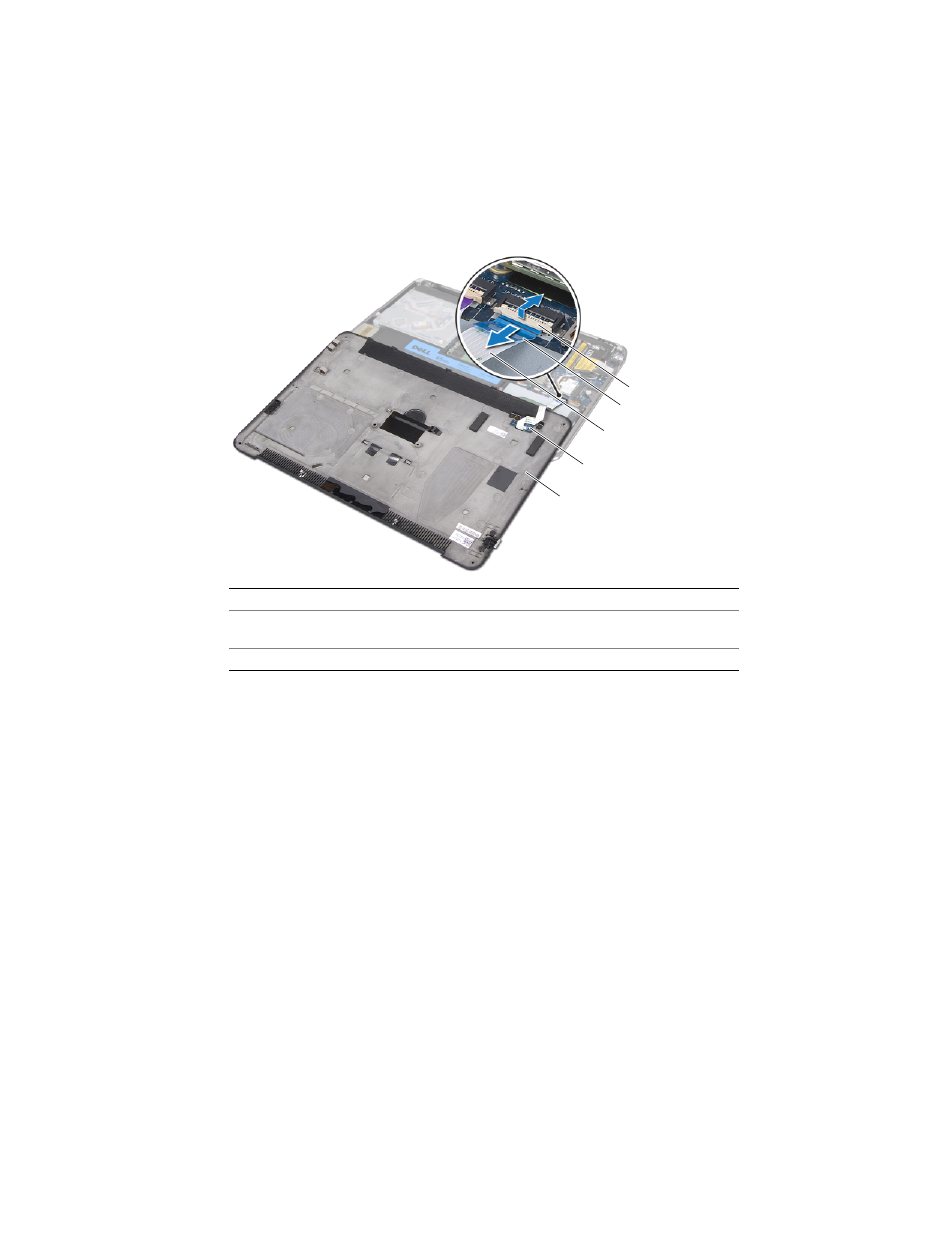

1 защелка разъема 2 приклеенный язычок
3 кабель платы светодиодного
индикатора аккумулятора
4 плата светодиодного индикатора
аккумулятора
5 нижняя крышка в сборе
