Извлечение платы ввода - вывода | 45
Извлечение платы ввода
-
вывода
ОСТОРОЖНО
:
Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности
,
поставляемой с компьютером
,
и следуйте инструкциям
,
приведенным в
разделе « Предварительные замечания » на стр . 8. После завершения работ
с внутренними компонентами компьютера следуйте инструкциям ,
приведенным в разделе « После выполнения работ с внутренними
компонентами компьютера » на стр . 10. Дополнительные сведения по
вопросам безопасности см . на веб - странице , посвященной соответствию
нормативным требованиям : dell.com/regulatory_compliance.
Предварительные условия
1 Выполните инструкции в разделе
«
Снятие нижней крышки
»
на стр
. 11
с шага
1
по
шаг
7.
2 Выньте аккумуляторную батарею . См . раздел « Извлечение аккумулятора » на
стр . 21.
3 Извлеките плату mSATA. См . раздел « Извлечение платы mSATA» на стр . 36.
Последовательность действий
1 Отсоедините заземляющий кабель платы ввода
/
вывода от системной платы
.
2 Приподнимите защелку разъема и , используя приклеенный язычок , отсоедините
кабель платы ввода - вывода от системной платы .
3 Снимите ленты фиксирующие кабель платы ввода / вывода и заземляющий
кабель ввода / вывода к упору для рук в сборе .
4 Открутите винт , которым плата ввода - вывода крепится к упору для рук в сборе .
5 Извлеките плату ввода
/
вывода вместе с кабелями из упора для рук в сборе
.

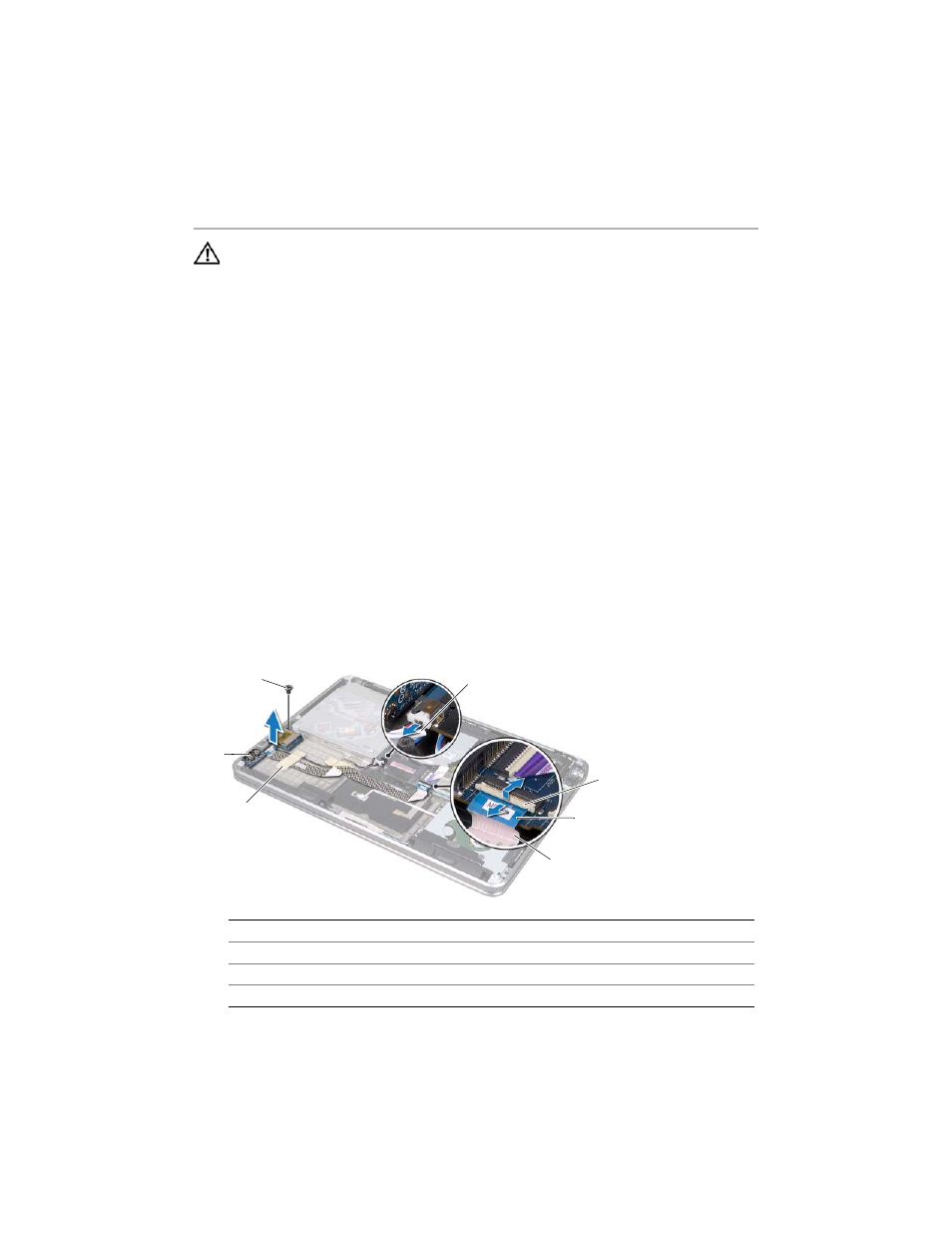

1 ленты (2) 2 плата ввода - вывода
3 винт 4 заземляющий кабель платы ввода - вывода
5 защелка разъема 6 приклеенный язычок
7 кабель платы ввода - вывода
2
6
7
5
1
3 4
