Dell XPS 17 (L701X, Late 2010) - Инструкция (Страница 38)

10. Переверните клавиатуру и положите ее на верхнюю крышку .
11. Приподнимите защелку разъема и потяните за язычок , чтобы отсоединить кабель подсветки клавиатуры от разъема на системной плате.
12. Приподнимите защелку разъема и потяните за язычок , чтобы отсоединить кабель клавиатуры от разъема на системной плате.
13. Приподнимите клавиатуру и снимите ее с верхней крышки .
Установка клавиатуры
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Вставьте кабель клавиатуры в разъем на системной плате и нажмите на защелку разъема , чтобы закрепить кабель.
3. Вставьте кабель подсветки клавиатуры в разъем на системной плате и нажмите на защелку разъема , чтобы закрепить кабель.
4. Вставьте выступы на клавиатуре в пазы на верхней крышке и опустите клавиатуру , установив ее на место.
5. Вверните обратно четыре винта , которыми клавиатура крепится к верхней крышке.
6. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
7. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
8. Следуйте инструкциям , описанным в шаге 5 в разделе Установка жесткого диска (или жестких дисков) .
9. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
10. Установите на место крышку модуля (см. раздел Установка крышки модуля ).
11. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
Назад на страницу содержания

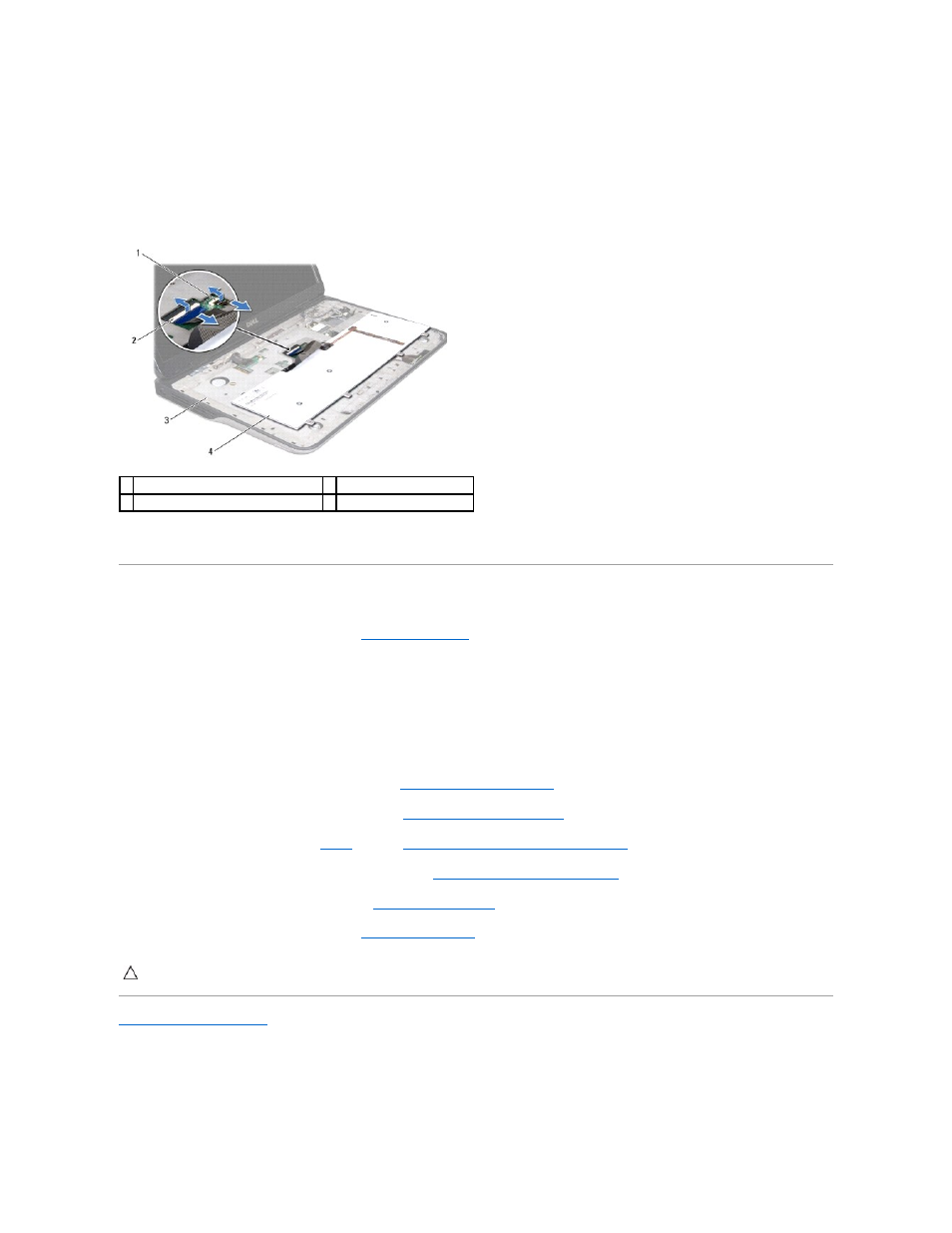

1 разъем кабеля подсветки клавиатуры 2 разъем кабеля клавиатуры
3 верхняя крышка 4 клавиатура
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
