6. Выверните 12 винтов, которыми панель дисплея крепится к задней крышке дисплея.
7. Запомните , как уложены антенные кабели, и извлеките их из направляющей на правом шарнире дисплея.
8. Запомните , как уложен кабель дисплея, и извлеките его из направляющей на левом шарнире дисплея.
9. Снимите панель дисплея с задней крышки дисплея .
Установка панели дисплея
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Установите панель дисплея на заднюю крышку дисплея .
3. Проложите кабель дисплея через направляющую на левом шарнире дисплея .
4. Проложите антенные кабели через направляющую на правом шарнире дисплея .
5. С помощью направляющих штырей установите плату сенсорного экрана на заднюю крышку дисплея .
6. Подсоедините кабель платы сенсорного экрана к разъему на плате сенсорного экрана .
7. Вверните обратно 12 винтов, которыми панель дисплея крепится к задней крышке дисплея.
8. Установите на место модуль камеры (см. раздел Установка модуля камеры ).
9. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели дисплея ).
10. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Кабель дисплея
Извлечение кабеля дисплея

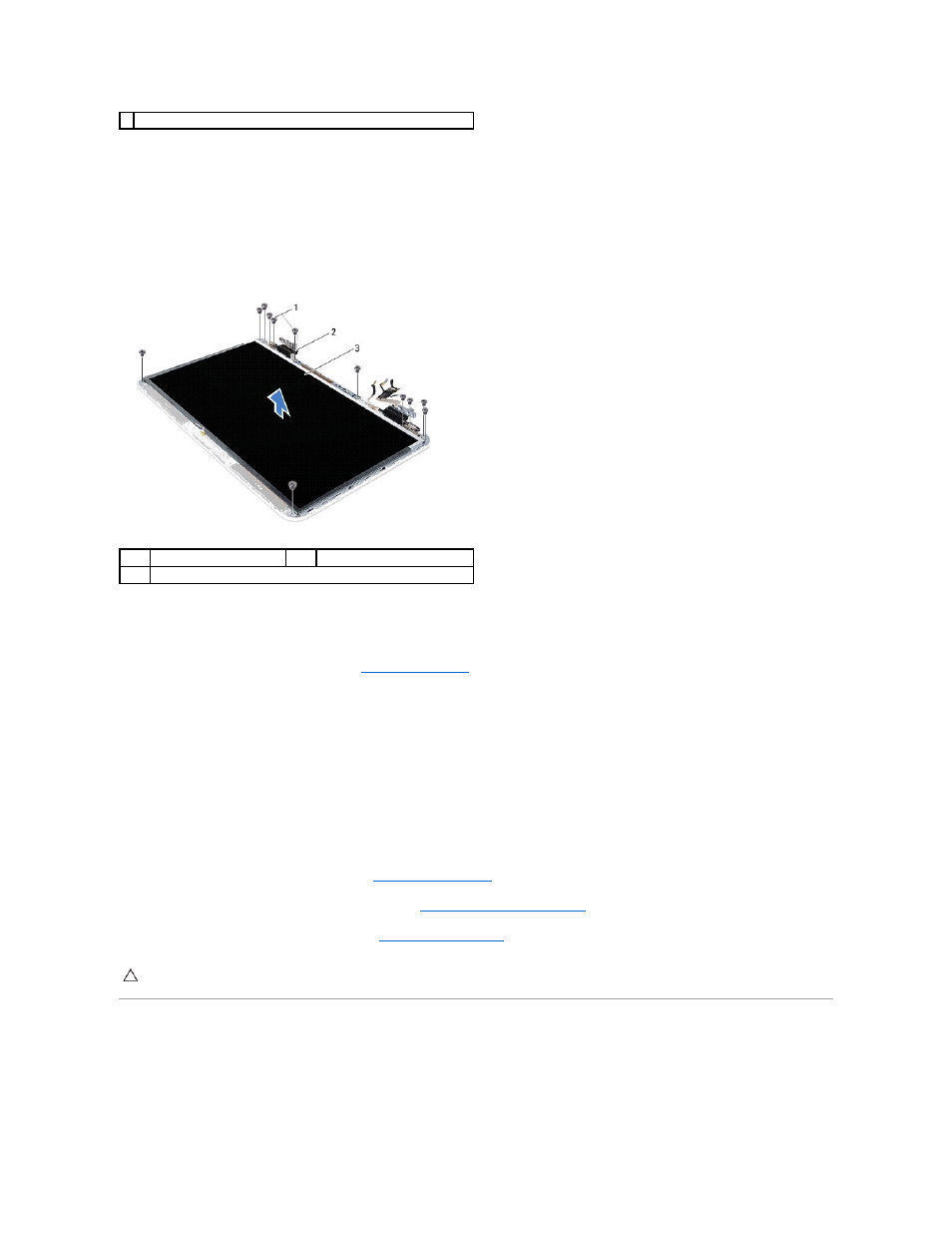

3 панель дисплея
1 винты (12) 2 шарниры (2)
3 панель дисплея
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
